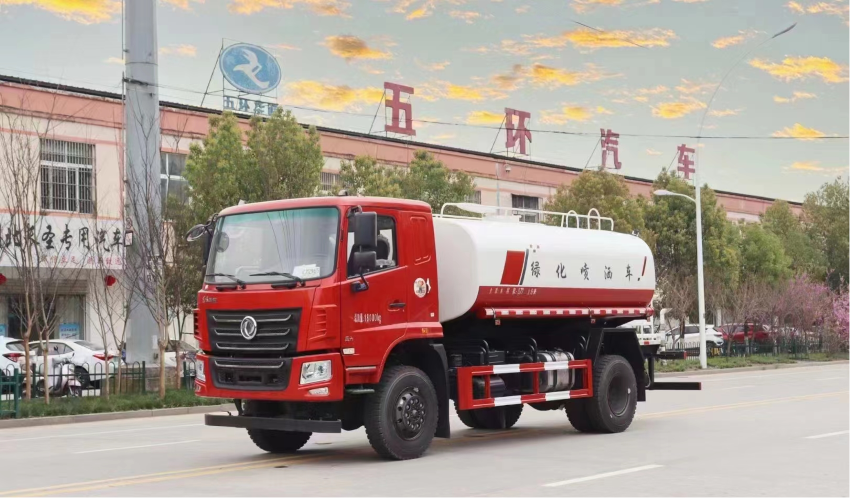

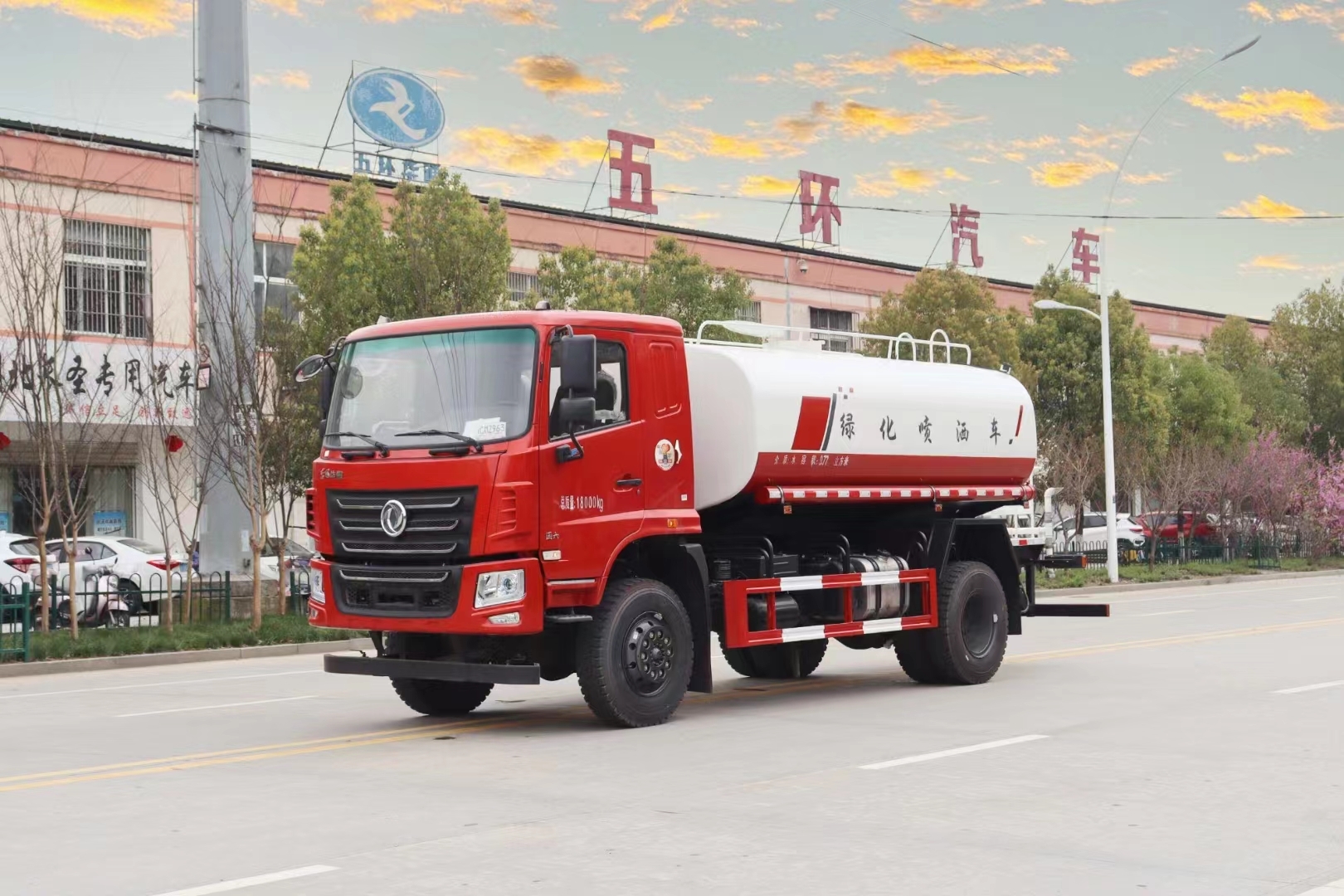

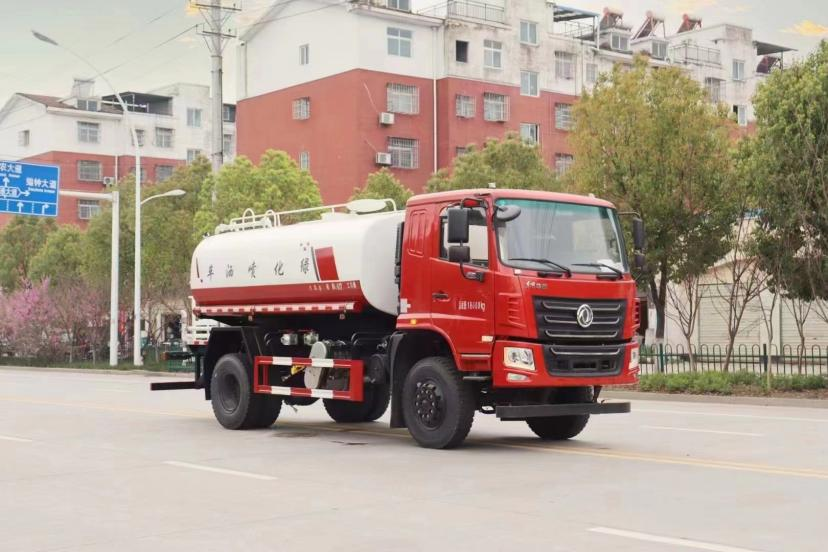

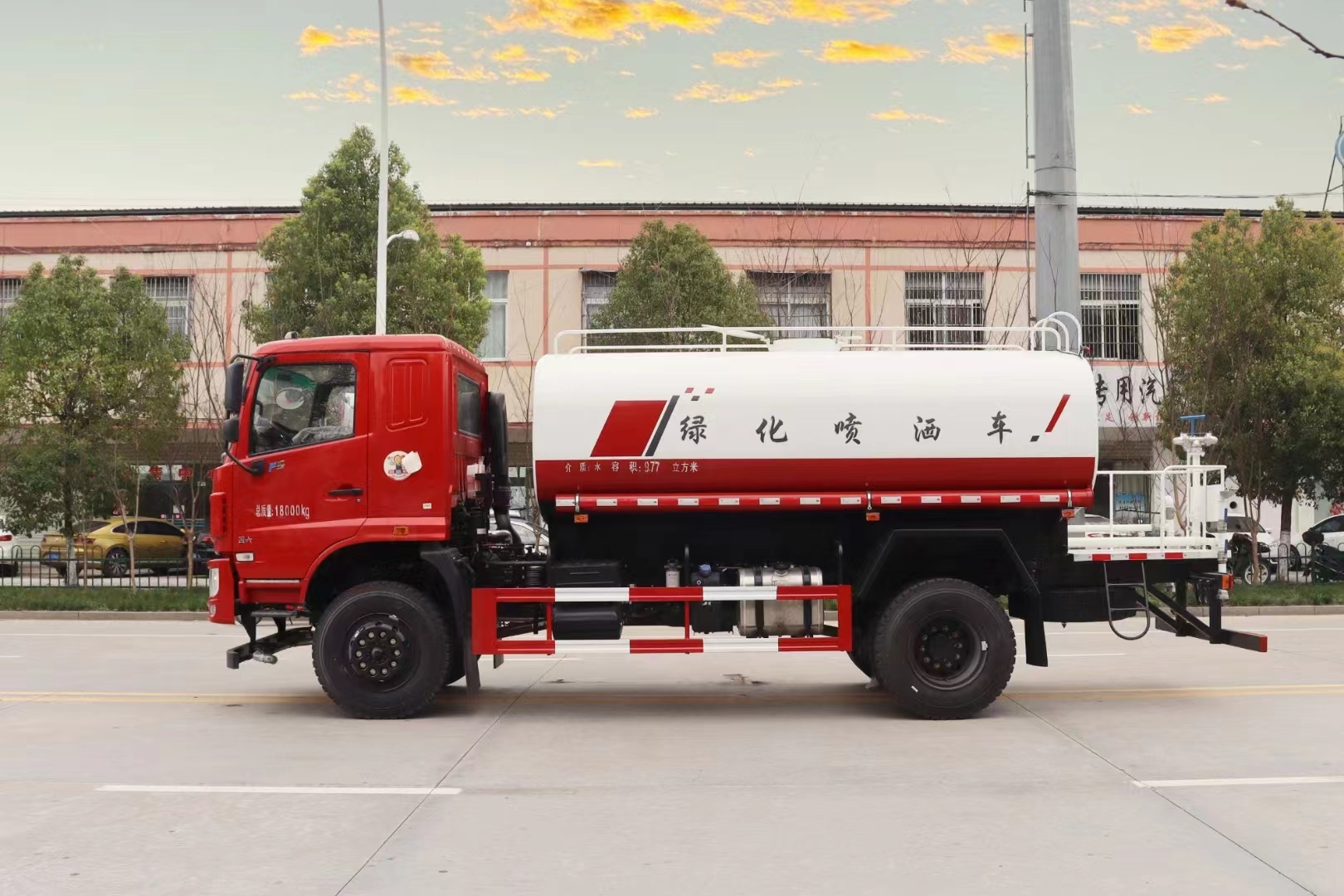

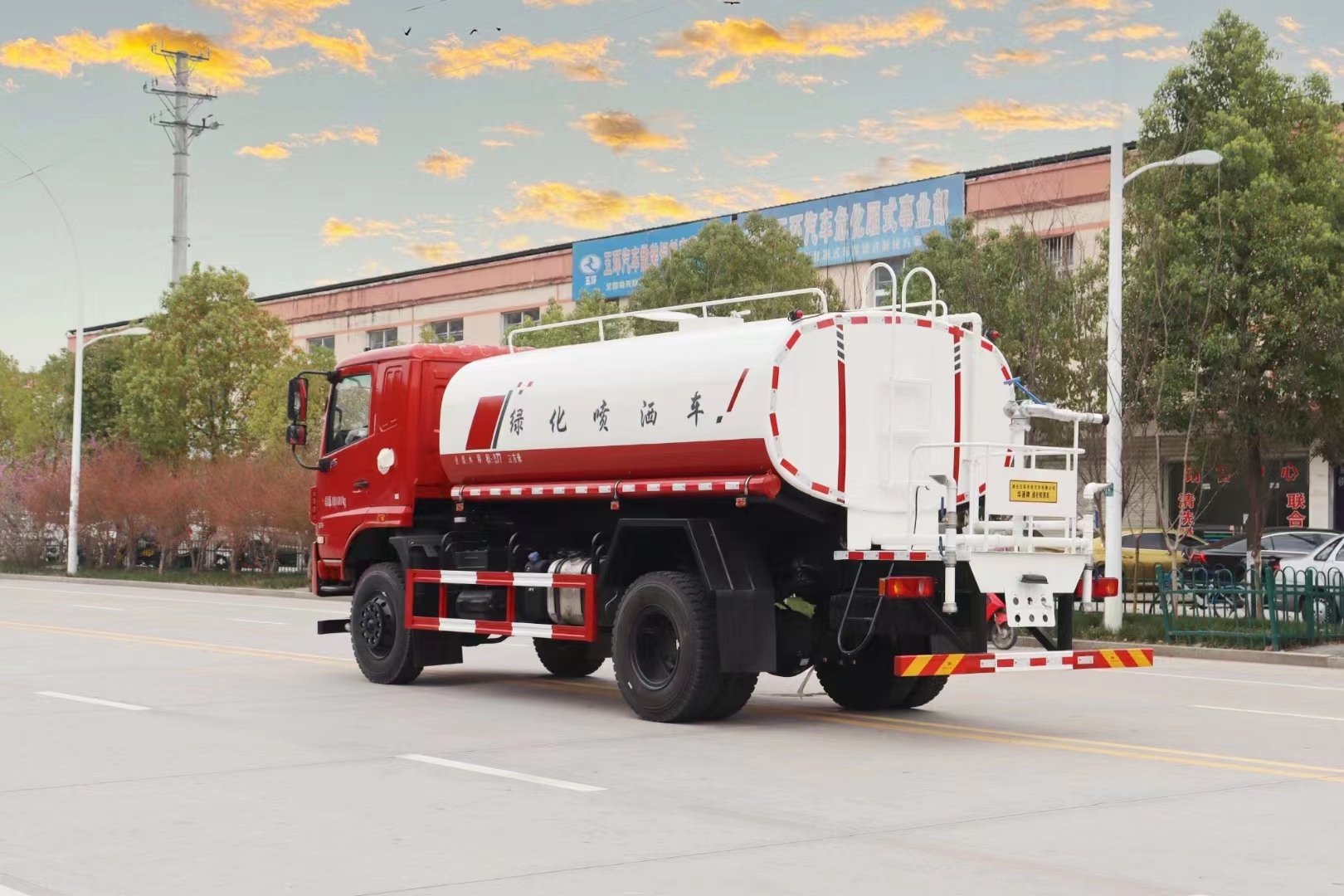

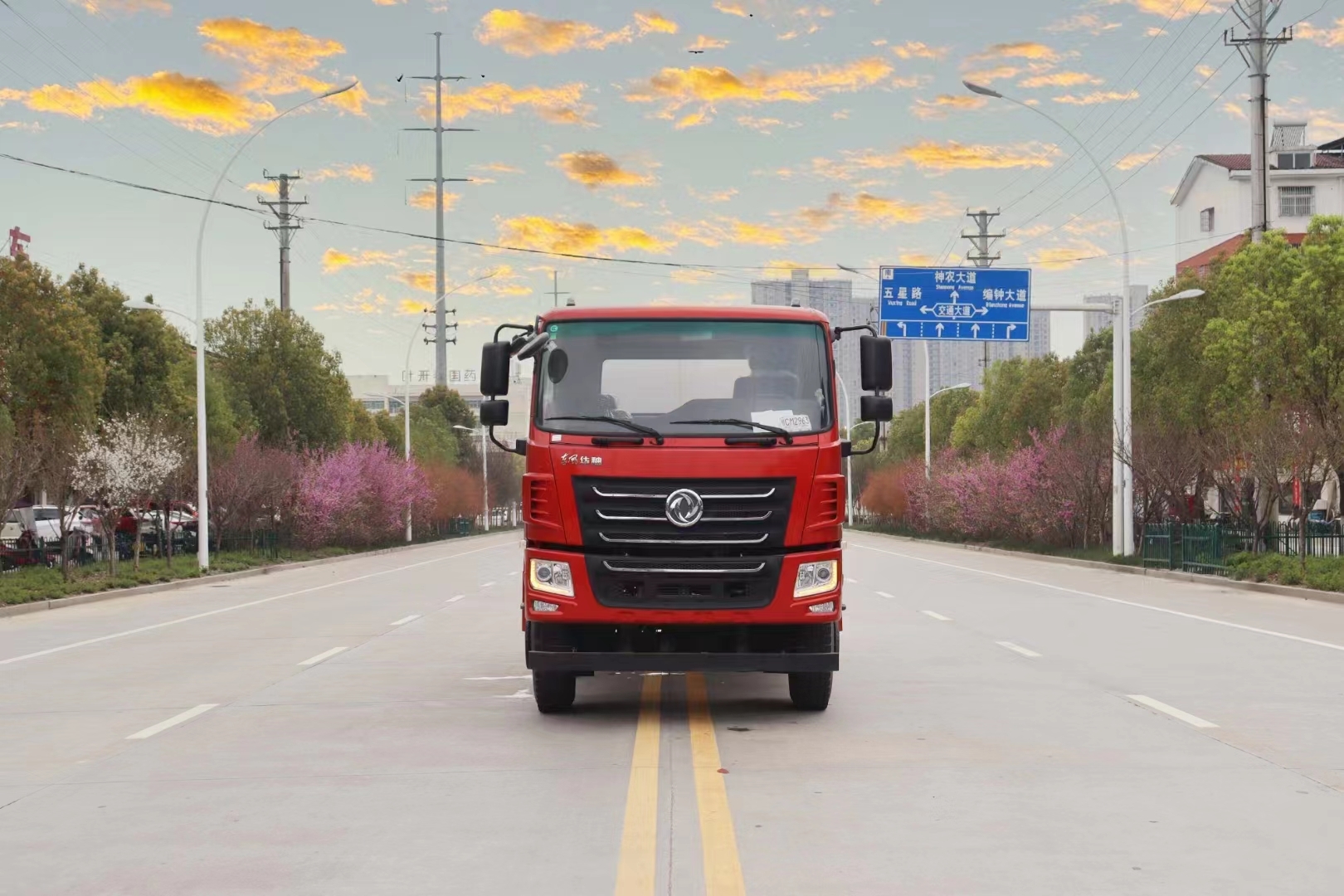

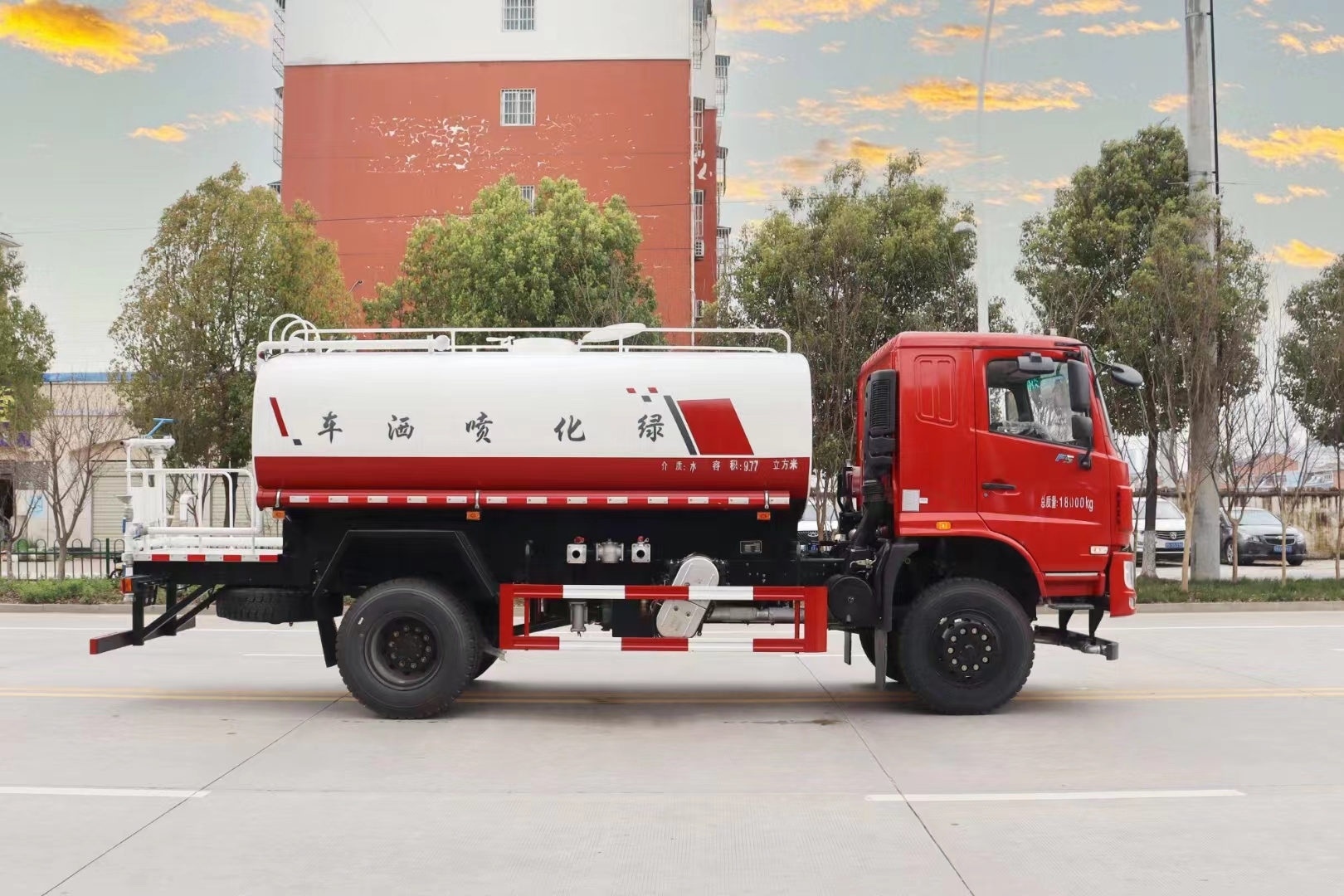

東風華神四驅灑水車
灑水車又稱為噴灑車、多功能灑水車、園林綠化灑水車、水罐車、運水車。
灑水車主要有汽車底盤、水罐、水泵、取力器、噴水裝置、水路系統和控制裝置等組成。由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生主要?jiǎng)恿�，將罐體內部的液體通過管網噴灑出去。
灑水車適合于各種路面沖洗，樹木、綠化帶、草坪綠化，道路、廠礦企業施工建設，高空建筑沖洗。具有灑水、壓塵、高、低位噴灑，農藥噴灑、護欄沖洗等功能，還具有運水、排水，應急消防等功能。
灑水車罐體結構為橢圓形或方圓形,采用武鋼優質碳鋼制作, 運用大型卷板機一次成型，先進的設備自動焊接工藝, 外形更加美觀、密封性能卓越。整車罐體內部被隔板隔斷成為 2-3 室，波浪形折彎隔板下端有通孔, 具有防波防蕩作用，以減低汽車行駛時罐內液體的沖擊。外表涂防銹漆及裝飾漆。

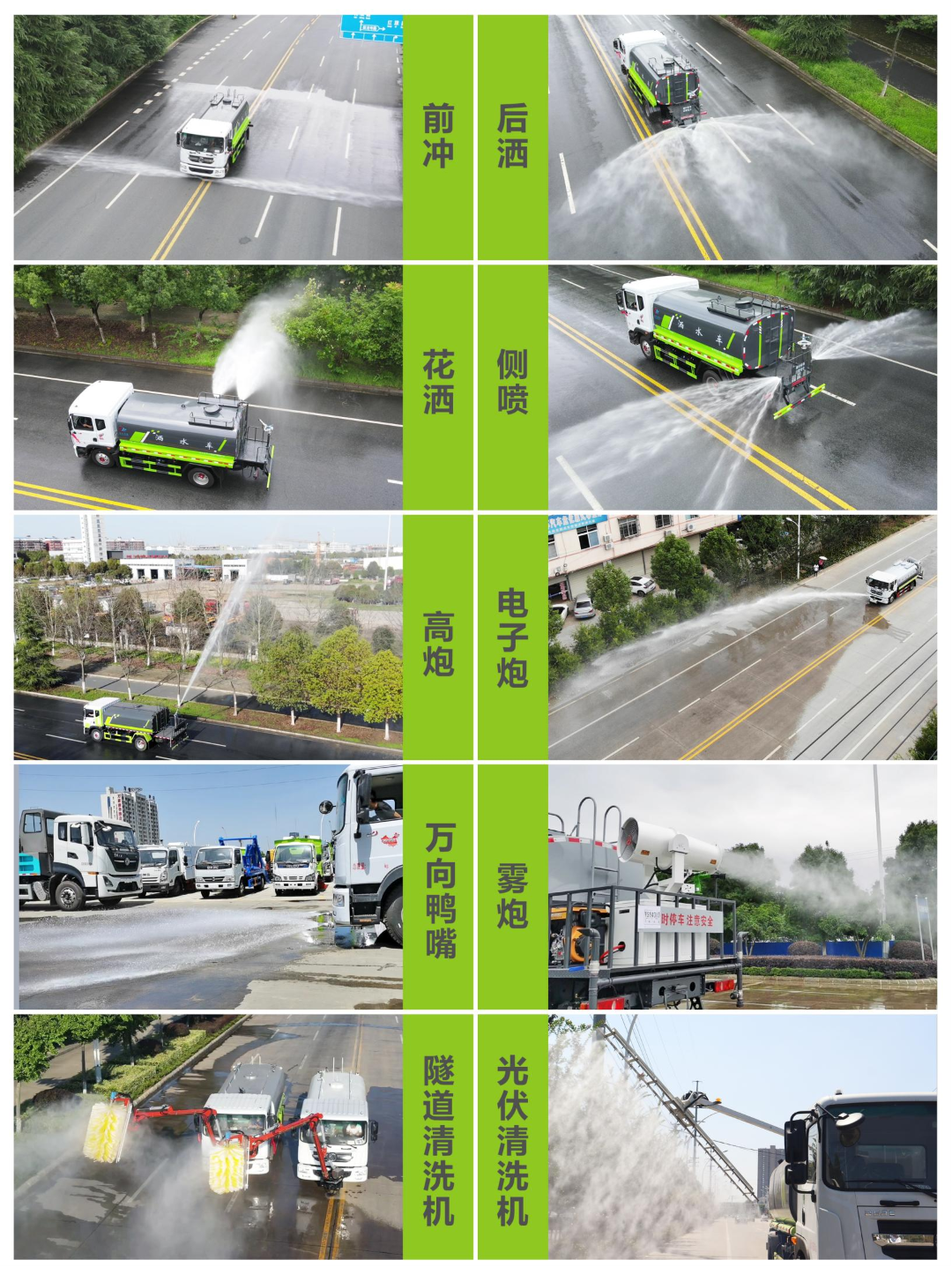

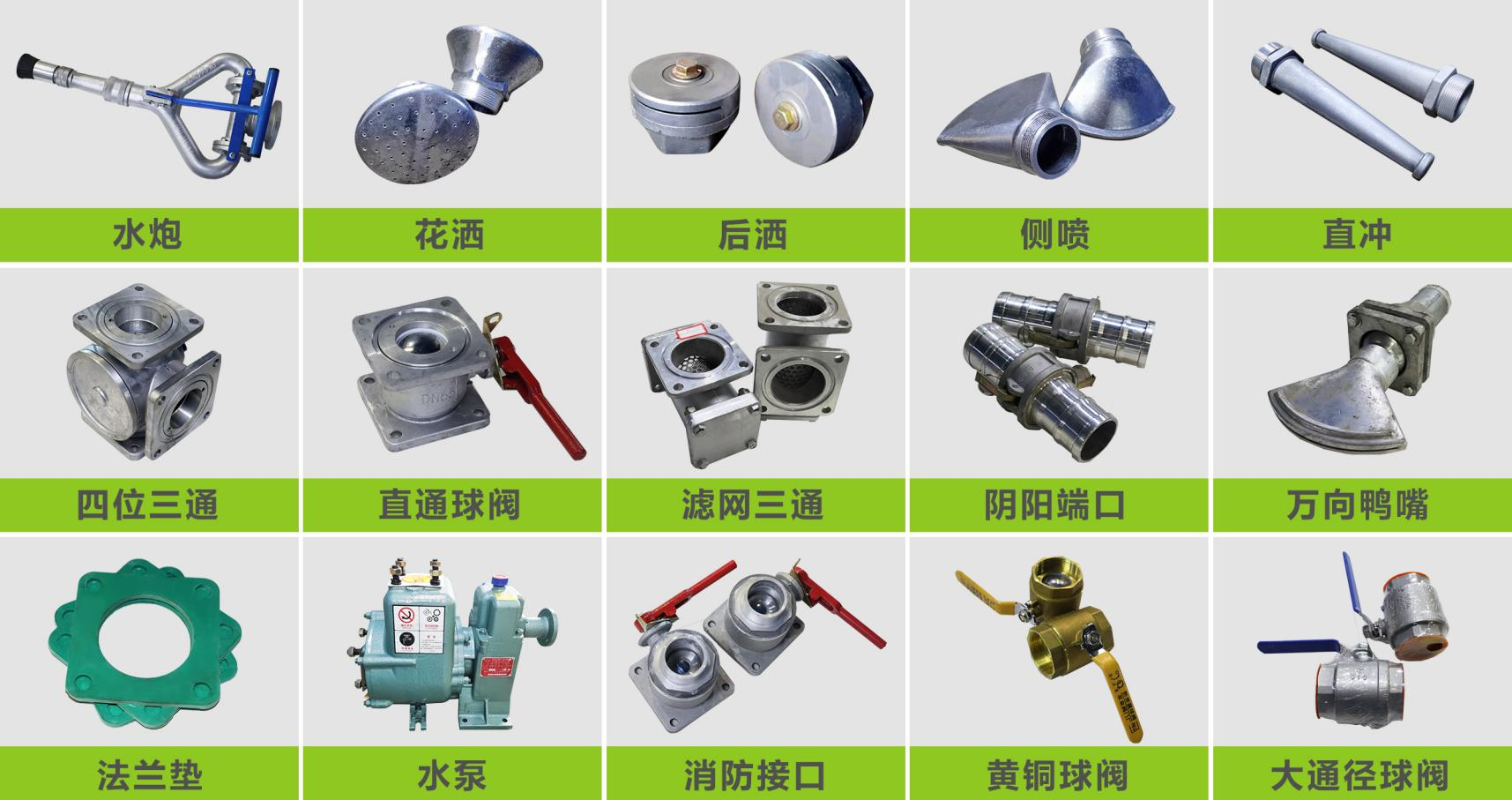

我公司生產灑水車，標配前沖、后灑、側噴、后置式工作平臺、平臺上有高壓水炮（可360°旋轉，可調成柱狀最大射程35米，也可調成霧狀最大射程15米，可調成：直沖狀、大雨、中雨、小雨、毛毛雨），配備優質大功率專用灑水泵，取力器，雜物過濾網，國標通用65型消防接口（可通過消防栓加水）、1套自流球閥系統（可自吸自排，可從河里或池塘抽水到罐體，最大吸程7米），2根引水鋼絲膠管。水泵、取力器、球閥、濾網均為國家標準產品，主管道加粗，法蘭墊、法蘭盤加厚，萬向前沖，大通徑球閥，具有性能優良，工作可靠、效率高、流量大、維修方便等特點。
|
整車型號 |
HCQ5180GPSEQ6CS |
||
|
底盤型號 |
EQ2189GL6DJ2 |
||
|
發動機功率 |
康明斯230馬力 |
||
|
軸距 |
4200 |
||
|
底盤其他配置 |
康明斯6缸230馬力國六發動機，法士特8檔變速箱帶高低速，前橋3.6噸;后橋9噸，10.00R20鋼絲胎，空調，電動門窗，中控鎖。 |
||
|
整車尺寸 |
8150×2500×3600,3200 |
||
|
整備質量 |
7650,8100 |
||
|
總質量 |
18000 |
||
|
額定質量 |
10220,9770 |
||
|
上裝配置及參數 |
水罐有效容積（m3） |
12 |
|
|
|
水槍射程 |
25 |
|
|
|
沖洗寬度 |
≥20 |
|
|
|
灑水寬度 |
≥12 |
|
|
|
罐體 |
罐體材質、厚度 |
4 mm武鋼碳鋼板 |
|
|
|
封頭材質、厚度 |
Q235B碳鋼、5mm |
|
|
|
防波板厚度/個數 |
3mm/2 |
|
|
|
檢修人孔 |
Q235B碳鋼，1個 |
|
|
水泵 |
型號 |
60/90 |
|
|
|
流量 |
60 |
|
|
|
揚程 |
90 |
|
|
|
自吸高度 |
6.5 |
|
|
水路系統 |
管路 |
鍍鋅鋼管、油漆 |
|
|
|
前沖 |
鋁合金、圓錐噴嘴，2個 |
|
|
|
后灑 |
鋁合金，2個 |
|
|
|
高炮 |
鋁合金，1個 |
|
|
|
側噴 |
鋁合金、蓮蓬噴頭，2個 |
|
|
|
球閥 |
合金鋼、手動球閥 |
|
|
|
加水口 |
中式內扣式消防栓接口、鋁合金 |
|
|
取力器，傳動軸 |
與變速箱、水泵匹配 |
|
|
|
工作平臺 |
Q195碳鋼、沖孔、1.5mm |
|
|
|
管箱 |

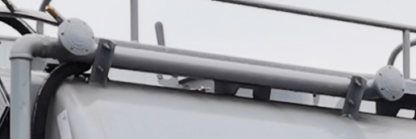

2個，PVC管；罐體左右兩側各一；長度與罐體等長，橫截面為圓形 |
|
|
圖片 |
功能 |
圖片 |
功能 |
 |

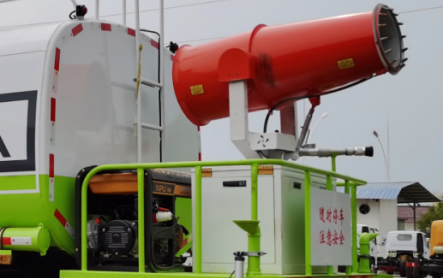

霧炮：霧炮機工作時是通過高壓將水霧化成與粉塵大小相當?shù)念w粒，在風機的作用下，將水霧拋射到遠方，在塵源處的上方或周邊進行噴霧覆蓋。 |
 |

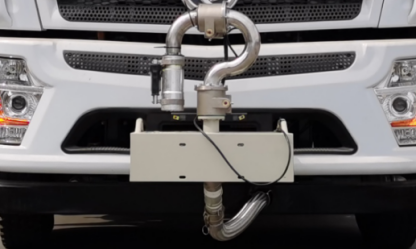

前置電子水炮：駕駛室控制，可多方位調節，水柱可集中可散開，可用于園林綠化，道路兩側保濕降塵 |
 |
高壓清洗機：通過動力裝置使高壓柱塞泵產生高壓水來沖洗物體表面的機器。它能將污垢剝離，沖走，達到清洗物體表面的目的 |
 |

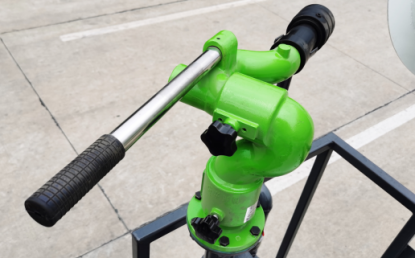

蛇形水炮：炮需要配合人工操作，水炮可以調節成水柱狀，雨?duì)�，霧狀等狀態，可以實現后灑側噴，高位花灑的所有功能，最主要可以起到小型火災的消防功能 |
 |
腰沖：用于公路路面灑水，起到降塵的作用，同時把路面石子等小塊垃圾沖到路邊，方便環衛工人清掃 |
 |

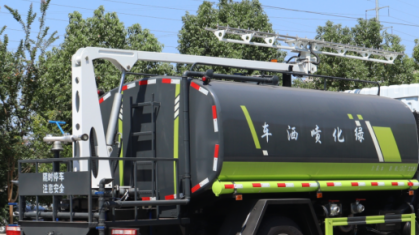

高位花灑：用于澆灌公路兩邊的綠化帶。安裝高位花灑后，澆灌綠化帶不需要后工作平臺站人手動操作，并且高位花灑灑水比高炮更均勻，噴灑范圍更廣 |
 |

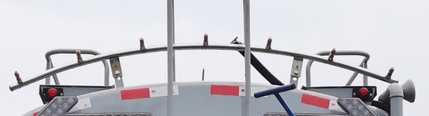

尾部弧形噴霧：用于降塵，降低空氣中的灰塵 |
 |

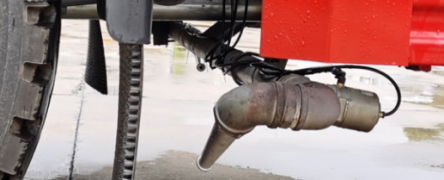

前置萬象鴨嘴：可裝于駕駛室下，主要用于路面沖洗 |
 |
隧道清洗機：在行駛過程中向隧道壁面、地下車道壁面及路標等作業面上高壓噴灑混入洗滌劑的水，再用清洗刷清洗，隧道清洗機的清洗刷可根據作業條件更換使用。 |
 |

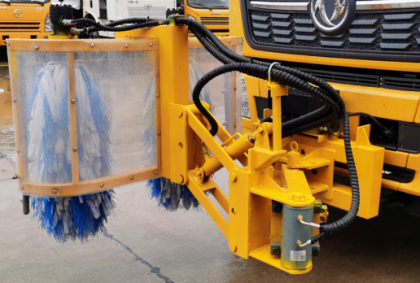

護欄清洗機：是目前新出現的一種用來清洗城市道路中央護欄的小型化專用工程設備，與傳統的人工清洗相比，具有清洗效率高、勞動強度小，并且能大大降低來往車輛對清洗人員的安全隱患。大型清洗車相比，具有對交通影響小、節能省水、運營成本低、安全系數高等特點。 |
 |

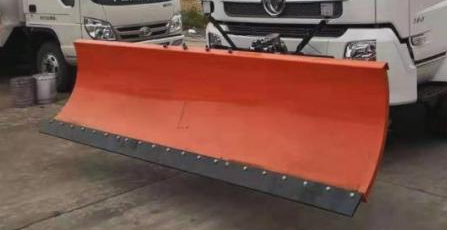

雪鏟：用于清掃冬季積雪路面 |
 |

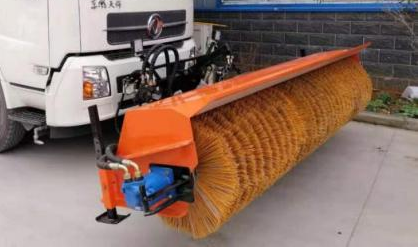

雪滾：用于清掃冬季積雪路面 |
 |
罐體防腐：罐體內部防腐防銹處理，加厚水性雙組合環氧樹脂涂層 |
 |

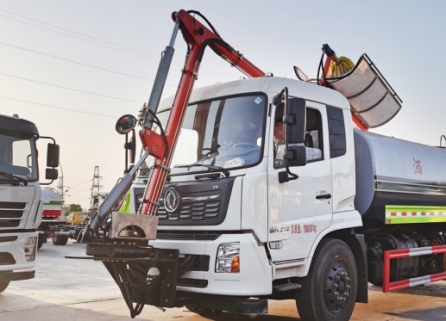

光伏清洗機：適合各種安裝環境下的光伏板、定期進行清洗。清潔支臂有旋轉、折疊、二次調節角度、控制噴淋距離及控制噴頭升降等功能。智能控制系統，所有操作都能在駕駛室內操作，節省人力，安全系數高。 |
|
|

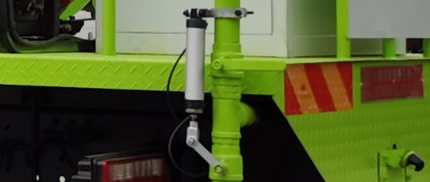

氣缸控制：駕駛室集中控制，操作簡單，可單獨控制每個水閥，根據實際情況選擇開啟關閉 |
|
氣動閥：駕駛室集中控制，操作簡單，可單獨控制每個水閥，根據實際情況選擇開啟關閉 |
|
|

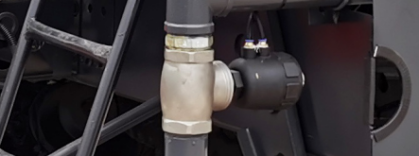

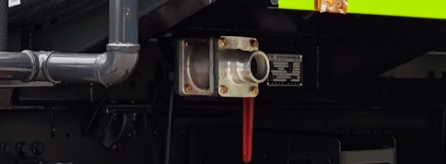

自流閥：可以將罐體里面的剩余水份自動的排放出去，更好的延長罐體的使用壽命 |
|
水位報警器：罐體內水位低到一定程度會報警提示 |
|
|

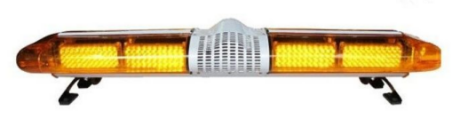

長警燈：裝于駕駛室上，工作時更好的警示前方車輛 |
|

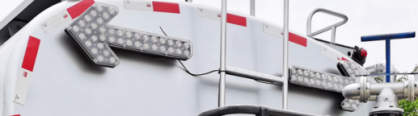

尾部箭頭燈：車輛工作中，更好的警示后方車輛 |
1. 當灑水車?yán)煤訙�、池塘作為水源時，注意吸水管端部全部沒入水中。為避免吸入石塊或較多的泥沙、漂雜物，最好在吸水管吸水口安裝過濾裝置。如果水源較淺，需要事先將吸水處挖深一些，以保證不含有雜物及不進空氣。
2. 自吸式水泵第一次使用時，需要加引水，以后則不必再加引水。吸水時進水管系統必須保持一定的真空度，才能將水吸入罐內。進水管系統務必要密封可靠，軟管不能破損，硬管不能有裂紋，否則將產生漏氣現象，也就造成吸不上水的情況。
3. 灑水車無論是在吸水前，還是在灑水前，取力裝置掛檔都必須在停車時進行，
4. 冬季來臨前，應將水泵和水管內的水放空，以防凍裂。中國北方一般嚴冬不再施工，故在施工結束后，應立即將水泵及水管內的水排空，以防后患。
5. 灑水車每次揭開進料口蓋之前，應先打開卸壓閥，排出罐內余氣，以免發生傷人事故。
6. 經常注意灑水車壓力表是否工作正常，嚴防壓力表失靈而超壓發生罐體爆炸。
7. 經常查看安全閥，保證在0.196MPa時開始排氣，不得使罐內壓力超過0.196MPa。
8. 經常查看灑水車轉速表工作是否正常，以免超轉而損壞空壓機及取力箱。
9. 并經常清洗轉速表探頭（此探頭在空壓機飛輪處）。
10. 經常傾聽灑水車取力箱及空壓機轉動聲音。若有異常響聲，應立即停機排除故障。
11. 作業時應避免無關人員靠近車輛，特別是車輛后部。
12. 作業前，認真檢查車輛的狀態符合作業要求；啟動底盤發動機，檢查并確認氣壓達到安全行駛要求；
13. 作業完畢后車輛熄火，關閉電源總開關，檢查車輛各連接點是否正常。
14. 加注正確型號的尿素和燃油；定期清洗車輛內部；按時做保養；及時處理故障，不帶“病”作業。
15. 當車輛提示報警時，應立即停止作業并處理故障，待故障徹底消除后方可繼續作業；專業的維修項目應交給生產廠家或廠家認可的修理點進行維修；車輛發生交通事故時，應打開尾部箭頭燈（雙閃），按照交通事故處理程序等待處理或救援。
1.總則
為保護用戶利益，我們承諾：凡我公司生產的系列專用汽車自出廠之日起，一年內出現制造質量問題，我公司一律實行“三包”，凡涉及底盤的售后服務均由底盤廠家按其規定執行。
2.“三包”范圍
（1）由于零部件，總成件設計或制造質量不良，導致整車不能正常運行的故障。
（2）因焊接缺陷引起的故障。
（3）由于制造和裝配質量不良，導致操縱失靈或泄漏。
3.不屬“三包”范圍
（1）使用者導致整車不完善或附件不齊全。
（2）用戶使用，保養，調整不當所造成的故障。
（3）用戶自行拆卸，修理導致的故障。
（4）用戶自行增加附件或自行改裝后導致的損壞。
（5）用戶發現問題，但沒有及時排除，仍繼續使用，導致的進一步損壞。
4.售后服務方式
（1）接到用戶的產品質量問題信息反饋后，根據地區，地域，路程情況，售后服務人員將在24小時至48小時趕赴現場服務。
（2）直接派員或委托指定專人進行現場售后服務。
5.手續辦理程序
（1）凡我公司產品在使用中發生故障，需我公司提供服務的請書面將有關故障產品的出廠編號，產品合格證，出廠日期及故障詳細情況如實告訴我公司，以便我公司進行技術分析后答復或處理。
（2）凡符合“三包”范圍的修理費由我公司承擔。
（3）凡不屬于“三包”范圍的，我公司提供技術服務，但相關費用由用戶承擔。
