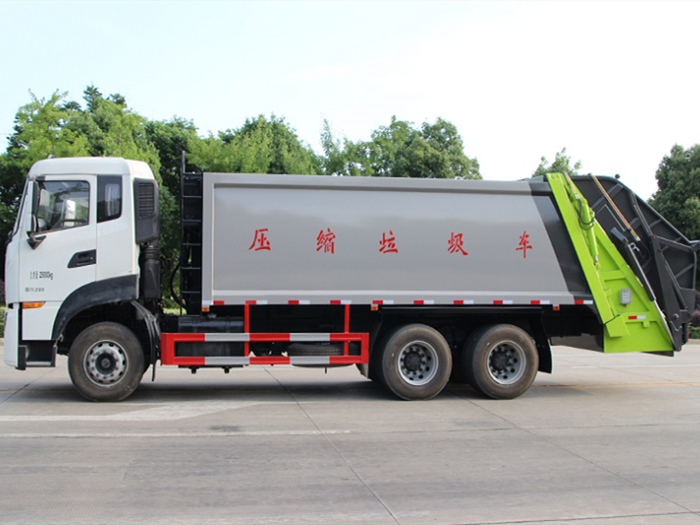

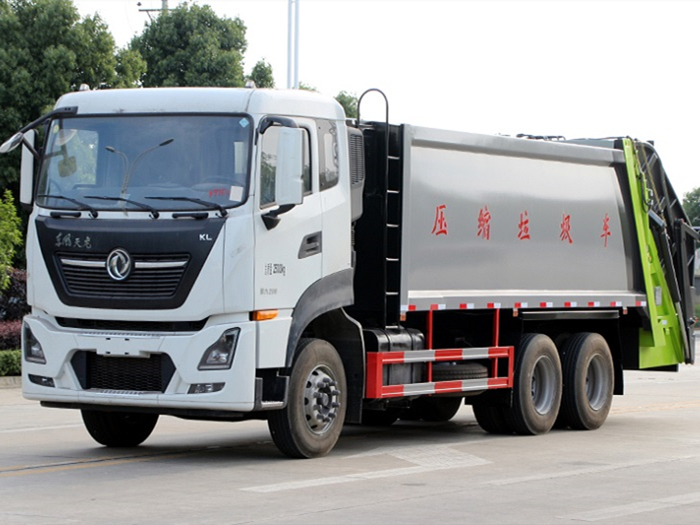

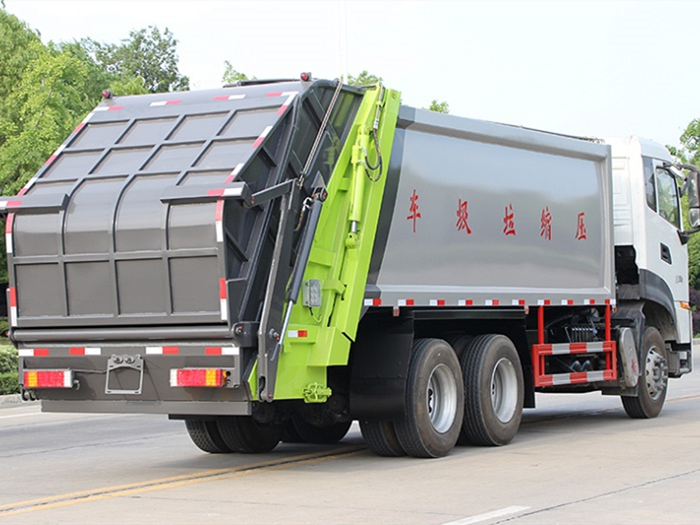

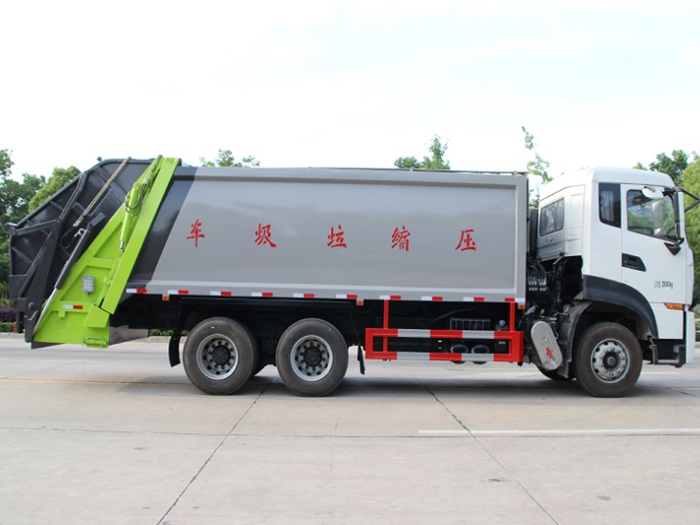

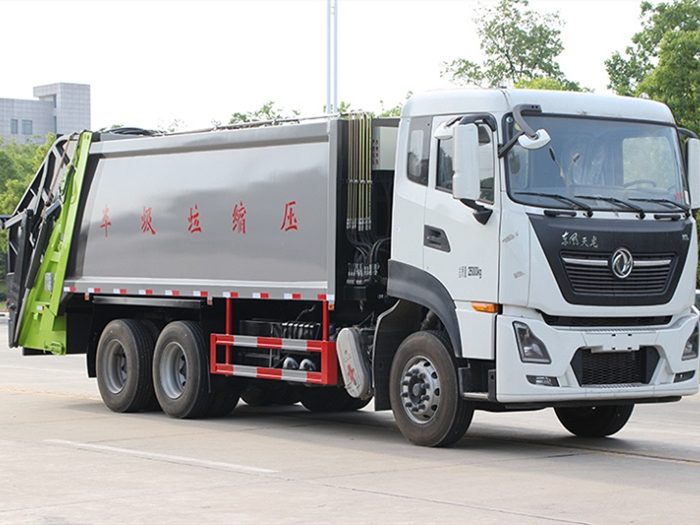

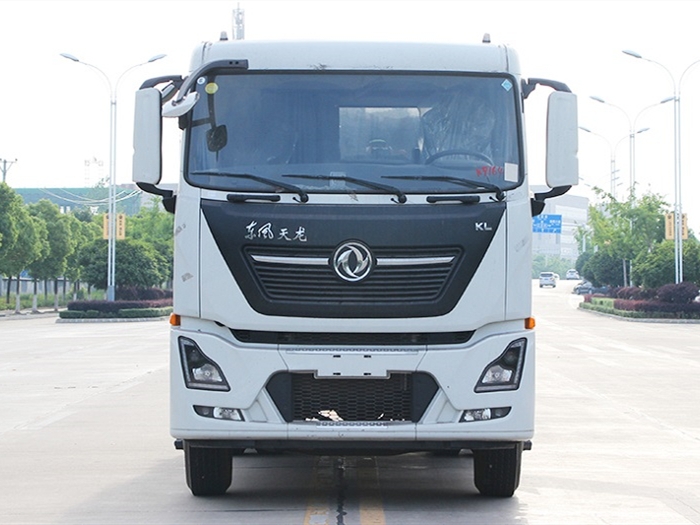

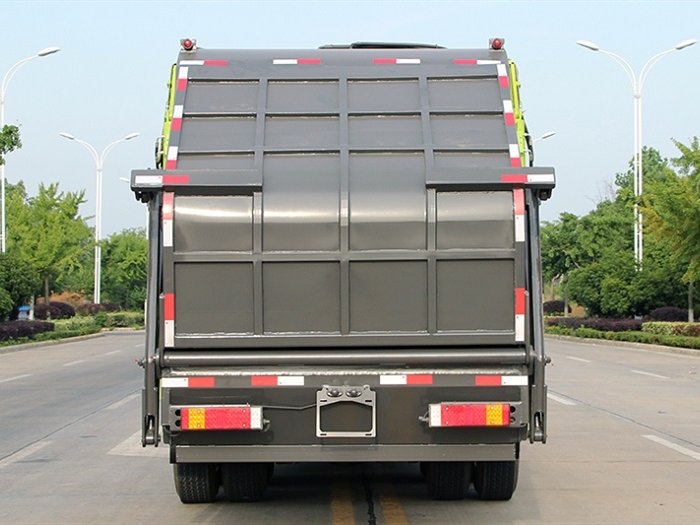

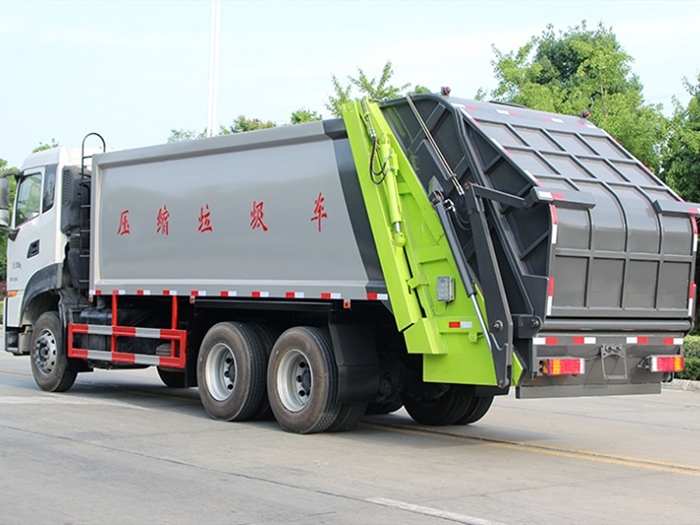

東風天龍18-20方壓縮垃圾車國六
| 發動機 | 康明斯290馬力 | 變速箱 | 法士特9檔 |
| 軸距 | 4350+1350 | 容積 | 18-20方 |
| 底盤型號 | DFH1250D4 | 前橋/后橋 | 5.5T前橋，雙10噸后橋 |
| 大梁 | 300 | 輪胎型號 | 1100R20鋼絲輪胎 |
國六東風天龍后雙橋18方壓縮垃圾車配置
底盤配置：
東風原廠底盤，6*4后雙橋驅動，東風天龍后雙橋壓縮垃圾車，新款高端豪華駕駛室，東風國六康明斯290馬力，法士特9檔變速箱，前橋5.5噸，雙10噸后橋，295/80R22.5 19PR真空胎或11.00R-20原廠鋼絲胎，氣囊座椅，帶原裝空調，帶ABS，帶北斗定位的行車記錄儀，電動門窗，中控鎖，動力轉向，斷氣剎。
上裝配置：
壓縮容積18-20立方，采用T420特種鋼板整體折彎制作，配廈門銀華液壓缸漏油包換，標配63+20雙液壓泵和3+2雙閥**，中梅多路閥，西門子PLC**，電光開關，2個污水收集箱，3個操作**盒，帶夜間照明燈，配雙向壓縮功能，雙向液壓鎖滴水不漏。
整車優點：
目前銷量比較好的中大型壓縮車型，**單位**車型，可以裝生活垃圾15-18噸，動力大裝載多，邊5底6.合肥長源整套液壓系統(多路閥，齒輪泵），西門子PLC手電一體操作模式，帶駕駛室操作，標配垃圾翻轉斗或掛桶翻轉板。
選裝配置：
1.可選裝尾部手、電密封蓋 2.可選裝大落地斗 3.可選裝壓縮帶擺臂 4.可選裝雙聯泵整套裝置
| 壓縮式垃圾車產品主要技術參數 | |||
| 產品名稱： | 壓縮式垃圾車 | 外型尺寸： | 10200×2500×3500(mm) |
| 整車型號： | 貨廂尺寸： | ××(mm) | |
| 總質量： | 25000(Kg) | 額定質量： | 10090,10025(Kg) |
| 整備質量： | 14780(Kg) | **車速： | 89(km/h) |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | DFH1250D4 | 燃料種類： | 柴油 |
| 軸數： | 3 | 軸距： | 4600+1350,4800+1350(mm) |
| 輪胎數： | 10 | 軸荷： | 7000/18000(二軸組) |
| 輪胎規格： | 295/80R22.5 18PR,11.00R20 18PR | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
|
D6.7NS6B290 DDi75E350-60 |
東風康明斯發動機有限公司 東風商用車有限公司 |
6700 7500 |
213 257 |
| 專用功能說明： | |||
| 1,該車頂部封閉不可開啟,主要專用裝置由壓縮箱體、填充器裝置和壓縮電控系統組成,用于垃圾桶的傾倒及垃圾收集壓縮。僅選用軸距:4350+1350。2,該車可選裝方形或弧形箱體,選裝后部工作裝置。整車長度/前懸/后懸的對應關系為:10200/1480/3020,10220/1500/3020;3.側防護Q235B,螺栓連接;后防護為專用裝置替代,離地面高度500mm;4,隨底盤選裝駕駛室前角擾流板;選裝駕駛室前面罩、前保險杠及前部燈具和后視鏡,選裝駕駛室頂部中間三個裝飾燈,選裝前霧燈,駕駛室側窗選裝樹脂裝飾板。安裝帶有衛星定位功能的行駛記錄儀。ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司,4460046450/威伯科汽車**系統(**)有限公司。發動機與油耗值(L/100km)對應關系:D6.7NS6B290/32,DDi75E350-60/31.7,DDi75E300-60/31.7。 |
壓縮垃圾車
1、電、液聯合**
該車的**系統綜合利用了電控和液控的優點，通過電控系統**液壓閥組，提高了使用可靠性和效率。
2、發動機功率輸出自動**
發動機功率輸出**即油門**可通過電氣系統實現全自動**，滿足垃圾壓填循環和推擠卸料時對功率的要求，在其它工況下，發動機自動處于怠速狀態，可減少功率損耗和故障發生率，降低耗油，提高使用經濟性。
3、框架結構
垃圾箱采用加強梁和鋼板焊接而成牢固的框架結構，側面和頂面為圓弧曲面，外形美觀，重量輕，受力好，不變形；推鏟由矩管骨架和折面板構成，不僅結構輕巧，又能使垃圾均勻分布，卸料干凈徹底；填裝器主要由填裝器殼體、滑板、刮板等構件組成，各構件采用受力良好的梁板或箱型結構，結構牢固，重量輕。
4、密封處理消除二次污染
垃圾在壓縮裝填和運輸過程中處于封閉狀態。垃圾箱與填裝器接合面裝有特制的橡膠密封條，采用鎖緊裝置壓縮密封；污水箱上安裝有獨特的排污閥，密封可靠，不易堵塞。填裝器蓋選裝完全遮蓋住填裝器投料口，消除轉運過程車尾氣流擾動造成垃圾塵屑飛揚的現象，外觀更加美觀。
5、液壓舉升安全回路
在舉升填裝器的液壓系統中，設置了雙向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填裝器也不會突然落下，提高了使用安全性。
6、**的電控系統
采用CAN總線車載**器**，**電路在**器內生成，采用邏輯回路保證各操作指令按順序執行，同時保證各操作指令之間互鎖，外部只有線路連接，降低了故障發生率，避免了誤操作造成的事故，提高了可靠性；特別設置的緊急制動按鈕可使垃圾壓填機構在任何狀態或任何位置停止，保障作業人員、設備的安全。
7、填裝器與箱體結合
采用鎖緊機構，滑板采用尼龍滑塊導向 填裝器與箱體結合部結構合理，并采用鎖緊全密封技術。滑板軌道采用高強度錳鋼材質整體沖壓成型，滑板運動采用尼龍滑塊導向。
8、自動、手動操作系統
各機構的工作均有自動和手動兩種操作方式，如自動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率工作，又為調試、維修和故障處理提供了極大的方便。
9、方便的操作**
作業**盒分別安裝在駕駛室內和車尾，駕駛室內的作業**盒可**推擠卸料和選擇操作模式（如自動或手動），車尾的作業**盒則**壓填機構和翻桶機構的作業，使用操作十分方便。特別是在垃圾填埋場，作業人員無須下車即可完成卸料和污水排放。
10、高質量的元件
電氣、液壓系統的關鍵元器件均采用知名元件，如**器、多路換向閥組、按鈕、油缸密封件等，提高了垃圾車的使用可靠性。
