東風D9多利卡8~10方擺臂垃圾車國六
| 發動機 | 玉柴200/康機210馬力 | 變速箱 | 東風6檔/法士特8檔 |
| 軸距 | 3950/4500 | 容積 | 8-10方 |
| 底盤型號 | EQ1185LJ9CDE | 前橋/后橋 | 5噸/10噸 |
| 大梁 | 250雙層 | 輪胎型號 | 295/80R22.5 18PR |
多利卡D9底盤配置一（8方）:
軸距：3950mm， D9排半駕駛室，康明斯B6.2NS6B210（154kw）發動機，2315駕駛室，250mm車架，氣制動,動轉,離合氣助力,空調,電動窗，中控鎖，排氣**制動,干燥器,斷氣剎,ABS，3.9/8噸德納車橋，東風6檔變速箱，9.00R20鋼絲胎。 可選發動機型號：YCS04200-68（147kw）發動機，295真空胎。法士特6檔變速箱。3.9噸/8噸德納前后橋，250mm寬大梁，原廠空高調，電動窗，ABS。
多利卡D9底盤配置二（10方）：
軸距：4500mm，可選康明斯B6.2NS6B210（154kw）發動機或YCS04200-68（147kw）發動機，ABS，10.00R20鋼絲胎，東風6檔變速箱，250mm大梁，4.5T/10T德納前后橋，斷氣剎，排氣制動，電動車窗，原廠空調，ABS，行車記錄儀。
東風D9多利卡8~10方擺臂垃圾車產品介紹：
擺臂式垃圾車加裝統一配套液壓舉升總成，通過左右兩臂裝運全國統一擺臂式垃圾斗，可一車配多廂，帶自卸功能，可自行傾倒垃圾。 可加裝密封蓋，防止泄露飛揚污染，在裝卸的運輸過程中可有效地避免二次污染，以適應不同環境使用要求，該車結構簡單，操作穩定方便，裝卸效率高，機械化程度高，節省人力，采用國內**技術及**企業配件，質量可靠，安全穩定，可由生產廠家為用戶提供垃圾廂圖紙，協助用戶設計垃圾廂。

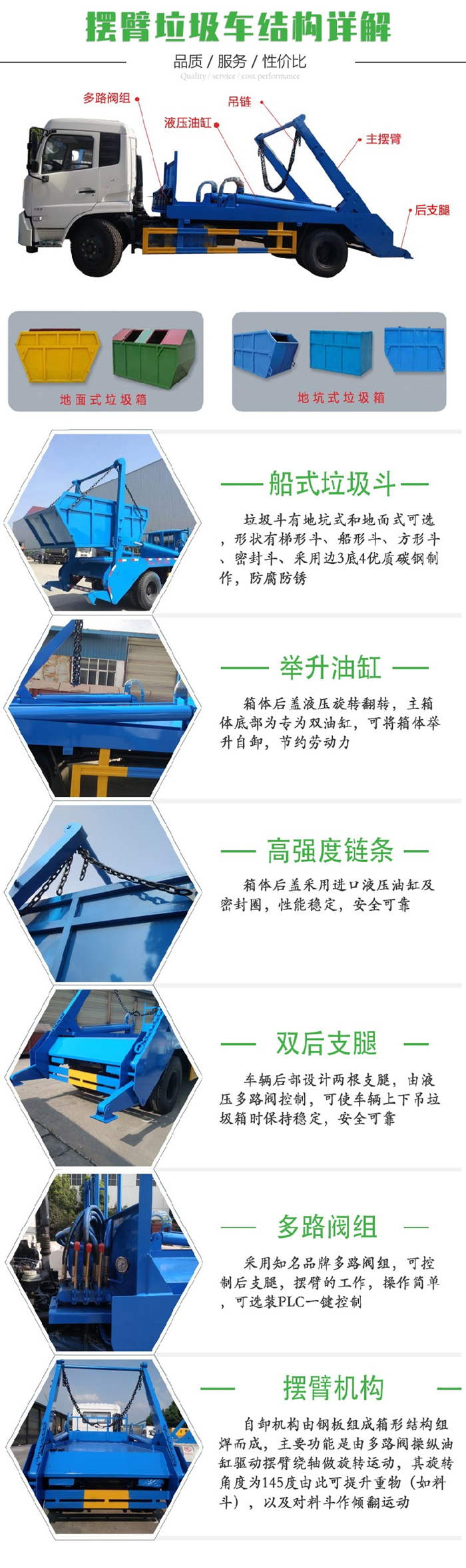

東風D9多利卡8~10方擺臂垃圾車組成部分：
國內知名品牌原裝底盤（全國聯保）、垃圾箱、取力器、多路換向閥、擺臂、液壓系統、操作系統等組成。（舉升油缸及鎖緊油缸系我廠自行研發生產的雙作用油缸。）
垃圾箱：
分為地坑式擺臂垃圾箱、地面式擺臂垃圾箱�。ㄌ菪味贰⒎叫味�、密封斗 ） 液壓系統：由油箱、油泵、多路換向閥、液壓缸、濾油器和管路組成，該系統能實現裝卸垃圾的各種專用功能。
操作系統：
通過該系統可以實現各功能的轉換。通過操縱多路換向閥的手柄可完成裝料和卸料工作。（在操作多路換向閥時應掛上取力器帶動油泵工作）
主要特點：
垃圾收集方式簡便、高效、環保性好（不產生二次污染），質量可靠，故障率低，維護方便，運行費用低等特點。廣泛適用于適用于市政環衛、市政、廠礦企業、物業小區、垃圾多而集中的居民區、城市街道垃圾處理。
| 擺臂式垃圾車產品主要技術參數 | |||
| 產品名稱： | 擺臂式垃圾車 | 外型尺寸： | 7360×2500×3310(mm) |
| 整車型號： |
|
貨廂尺寸： | ××(mm) |
| 總質量： | 18000(Kg) | 額定質量： | 11250,11185(Kg) |
| 整備質量： | 6620(Kg) | **車速： | 105(km/h) |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | EQ1185LJ9CDE | 燃料種類： | 柴油 |
| 軸數： | 2 | 軸距： | 3950,4500(mm) |
| 輪胎數： | 6 | 軸荷： | 6500/11500 |
| 輪胎規格： | 295/80R22.5,10.00R20 | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
|
B6.2NS6B210 YCS04200-68 |
東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 |
6200 4156 |
154 147 |
| 專用功能說明： | |||
| 1、該車僅選用3950mm軸距。2、該車駕駛員準乘人數(人)/額定載質量(Kg)對應關系為:2/11250,3/11185。3、防護材料:Q235B碳鋼,連接方式:左右側面防護均采用焊接連接,后防護由專用裝置替代,離地高度為:450。4、ABS系統生產廠家,型號 :焦作博瑞克**技術有限公司,J ABS。5、安裝具有衛星定位功能的行駛記錄儀。6、發動機型號與油耗值對應關系為(L/100km): B6.2NS6B210/26.3,D4.5NS6B220/26.6,D4.0NS6B195/26.6,YCS04200-68/26.4,CY4SK761/26.8,B6.2NS6B230/26.1。7、專用裝置:擺臂機構,主要用于城鎮環衛垃圾的收集與運輸。 |

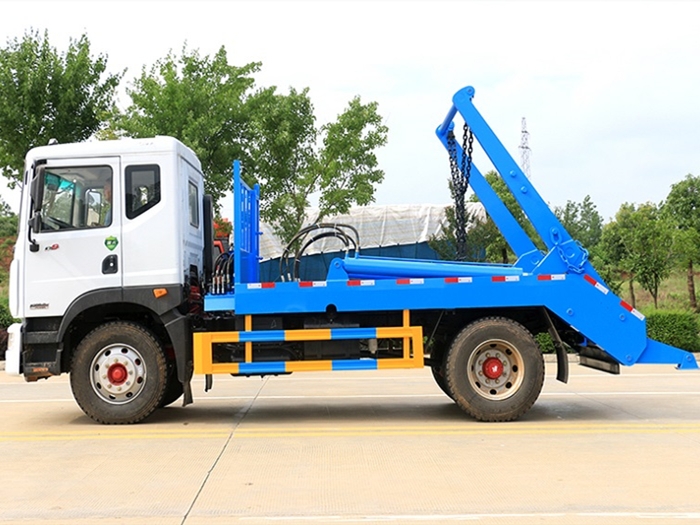

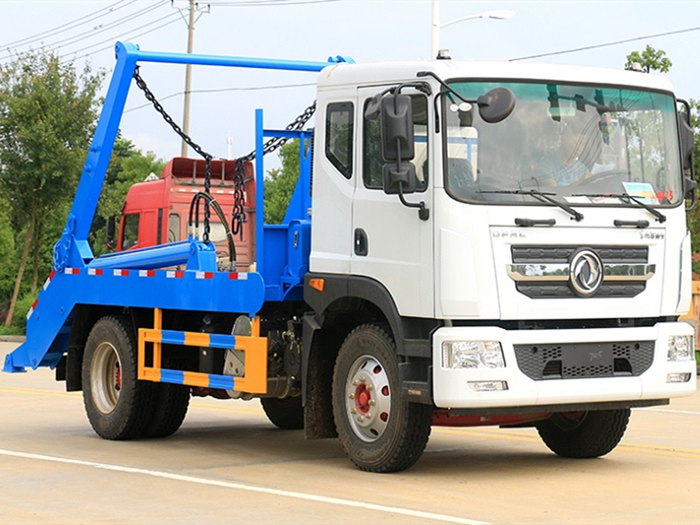

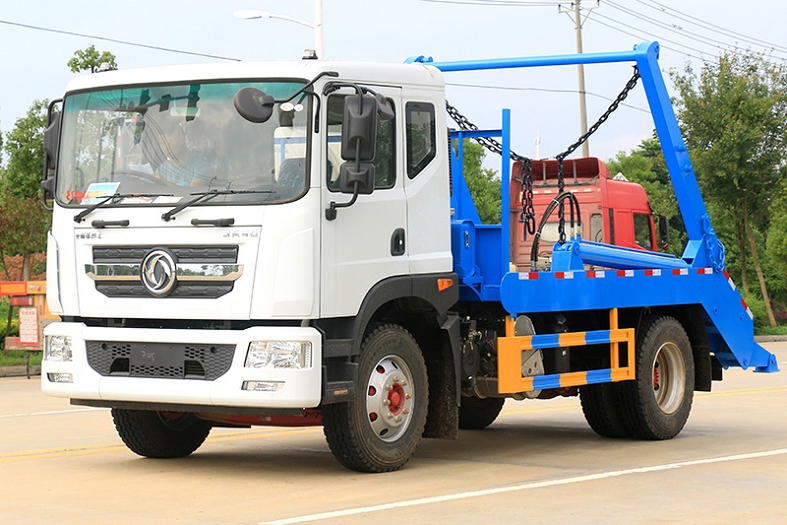

擺臂式垃圾車
擺臂式垃圾車料斗：
垃圾斗是金屬焊接件，有敞開和密封兩種形式。當散裝貨物裝入料斗后，掛上吊鏈，通過操作擺臂可將料斗吊上車。卸料時操作擺臂將料斗吊起，落地后取下一端的吊鏈可操作料斗卸料。料斗的**傾翻角可達86°。
液壓操作系統：
由油箱、油泵、多路換向閥、液壓缸、平衡閥、液壓鎖、濾油器和管路等組成。 擺臂式垃圾車整個系統由汽車變速箱、取力器提供動力，手動多路換向閥操縱支腿油缸、擺臂油缸作伸縮運動。本系統油泵排量大小可由手動油門在車下作調控，手動換向閥手柄**閥桿行程從而**油缸活塞桿運動速度，系統壓力可由安全溢流閥設定，系統超過設定壓力將由安全溢流閥溢流。
操作系統：
通過該系統實現各項功能的轉換。在操作多路換向閥前應掛上取力器帶動油泵工作。
通過擺臂式垃圾車操縱多路換向閥的手柄可完成支腿的伸縮和裝料、卸料工作。通過操作在多路換向閥旁的油門手柄，可**發動機的轉速，從而調節系統的流量改變機構的工作速度。
1號高度**閥用于前懸架**，它有兩個電磁閥分別**左右兩個空氣彈簧。
2號高度**閥用于后懸架**，也采用兩個電磁閥，為了防止空氣管路中產生不正常的壓力，2號高度**閥中采用了一個溢流閥。
