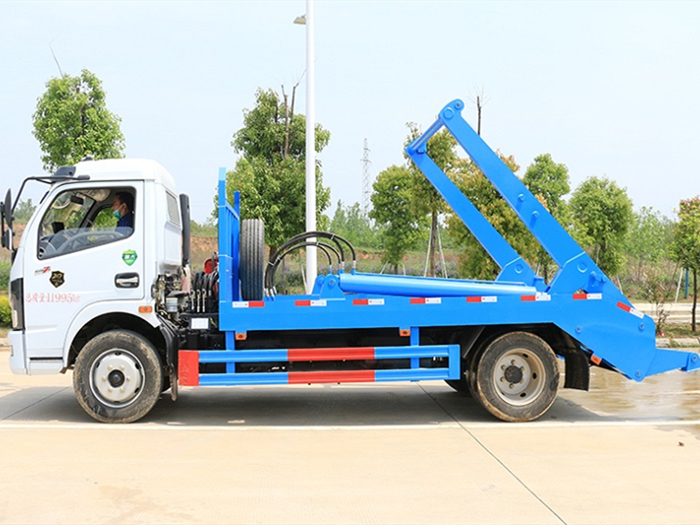

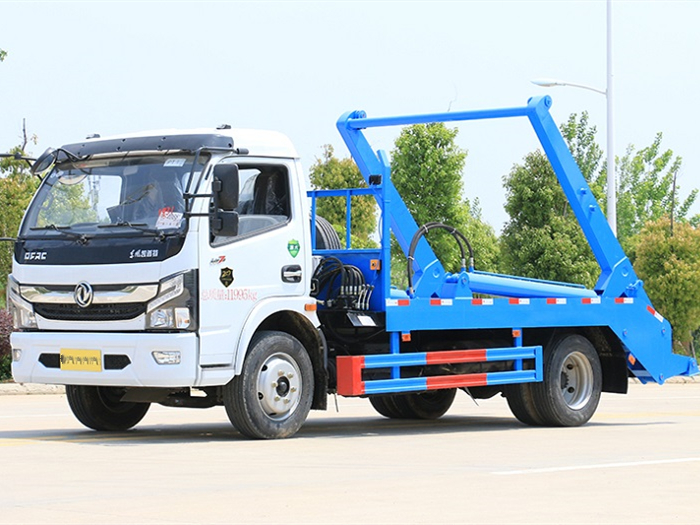

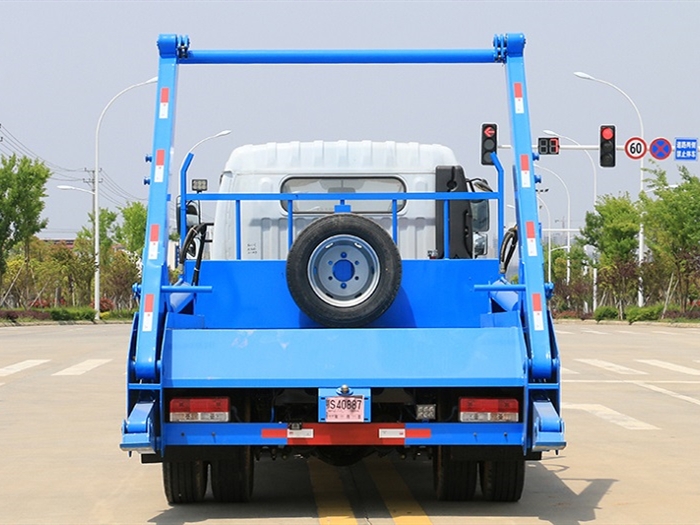

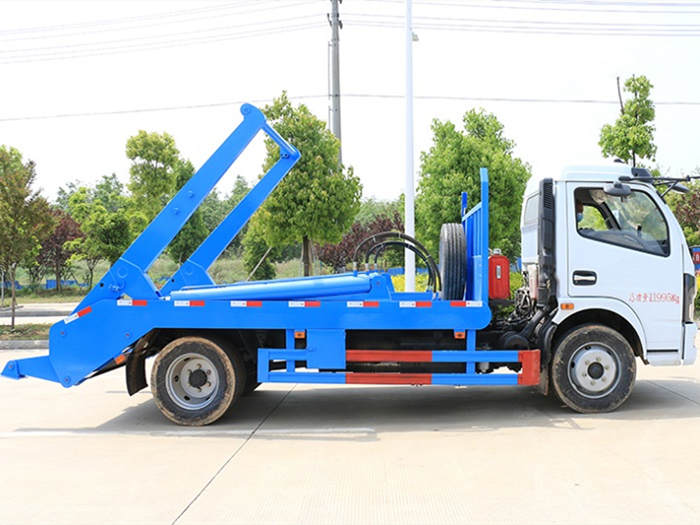

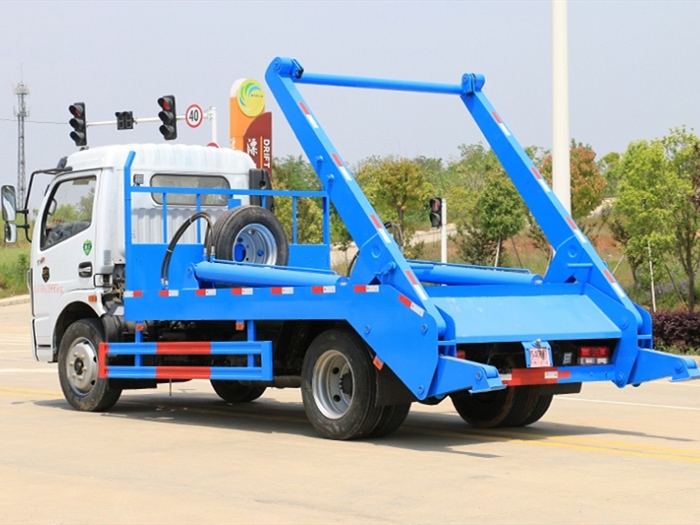

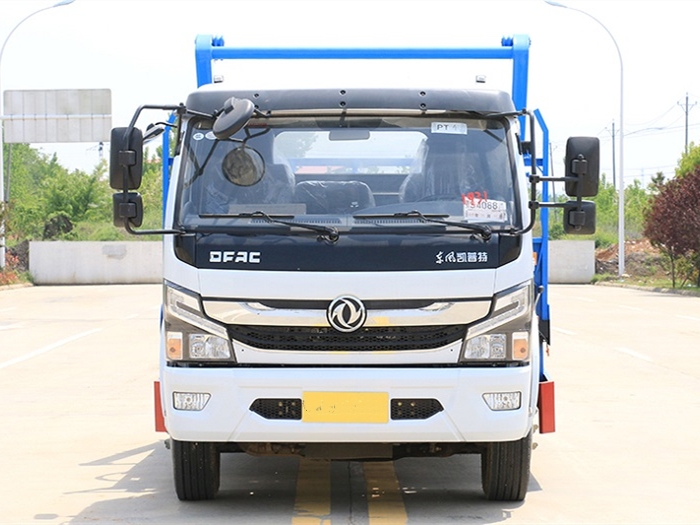

東風大多利卡5~6方擺臂垃圾車國六
| 發動機 | 玉柴140/云內170/朝柴170 | 變速箱 | 萬里揚6檔 |
| 軸距 | 3800 | 容積 | 5-6方 |
| 底盤型號 | EQ1125SJ8CDC | 前橋/后橋 | 2.7T前橋，5.5T后橋 |
| 大梁 | 188/192mm | 輪胎型號 | 245/70R19.5真空胎 |
東風多利卡6方擺臂式垃圾車底盤配置：
東風多利卡D7底盤，國六排放標準，單排駕駛室，3800軸距，發動機可選朝柴170馬力/玉柴140馬力，5檔變速箱，7.50R16鋼絲胎帶備胎，帶動力轉向，離合器助力，空調，ABS，排氣制動，電控車窗、中控鎖。
東風多利卡6方擺臂式垃圾車改裝配置：
垃圾斗邊板為3mm厚碳鋼板，底板為4mm厚碳鋼板。加裝統一配套液壓舉升總成，通過左右兩臂裝運全國統一擺臂式垃圾斗，可一車多斗，帶自卸功能，達到安全穩定，性能可靠。垃圾斗廂體可選裝地坑、地面兩用式配置不同形式的垃圾斗。車輛尾部裝有2個液壓后支腿，使車輛在使用當中車輛更穩定�？杉友b密封蓋，防止泄露飛揚污染，以適應不同環境使用要求采用國內**技術及**企業配件，質量可靠，本公司可為用戶提供垃圾斗圖紙，協助用戶設計垃圾站。
東風多利卡6方擺臂式垃圾車專用性能：
擺臂垃圾車加裝統一配套液壓舉升總成，通過左右兩臂裝運全國統一擺臂式垃圾斗，可一車多斗，帶自卸功能，達到安全穩定，性能可靠。垃圾斗廂體分為按擺臂式和地坑地面兩用式配置不同形式的垃圾斗。可加裝密封蓋，防止泄露飛揚污染，以適應不同環境使用要求采用國內**技術及**企業配件，質量可靠，可由生產廠家為用戶提供垃圾斗圖紙，協助用戶設計垃圾。
垃圾車用途：
擺臂式垃圾車適用全國通用垃圾斗，帶自卸功能，液壓操作，垃圾斗可自吊上吊下，擺臂一次工作循環時間:60S。該車的特點是貨斗與車體分開，能實現一臺車與多個貨斗聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)取?/span>
垃圾車功能分類：
地坑式擺臂垃圾車、地面式擺臂垃圾車。
垃圾車斗分類：
船形斗、方形斗、密封斗
| 擺臂式垃圾車產品主要技術參數 | |||
| 產品名稱： | 擺臂式垃圾車 | 外型尺寸： | 6900×2460×3100(mm) |
| 整車型號： |
|
貨廂尺寸： | ××(mm) |
| 總質量： | 11995(Kg) | 額定質量： | 6000(Kg) |
| 整備質量： | 5800(Kg) | **車速： | 103(km/h) |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | EQ1125SJ8CDC | 燃料種類： | 柴油 |
| 軸數： | 2 | 軸距： | 3800(mm) |
| 輪胎數： | 6 | 軸荷： | 4350/7645 |
| 輪胎規格： | 245/70R19.5,8.25R20 | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
|
D4.0NS6B170 D30TCIF1 CY4SK261 YCY24140-60 |
東風康明斯發動機有限公司 昆明云內動力股份有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 |
4000 2977 3856 2360 |
125 125 125 103 |
| 專用功能說明： | |||
| 專用裝置:擺臂機構,主要用于城鎮環衛垃圾的收集與運輸.該車整車長/軸距/前懸/后懸對應關系:6900/3800/1130/1970,6900/3800/1180/1920,6900/3800/1317/1783,6900/3950/1130/1820,6900/4050/1130/1720,6900/4100/1130/1670,6670/3600/1130/1940.側面防護材料:Q23**碳鋼.連接方式:左右側面防護均采用焊接連接,后防護由專用裝置替代,離地高度為:480.ABS型號/廠家:ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司.發動機型號與油耗值對應關系為(L/100km):CY4SK261/20.3;CY4SK361/20.3;CY4SK161/20.3;NV30-C6G/20.3;NV30-C6C/20.3;NV30-C6D/20.3;YCY30165-60/20.3;D4.0NS6B170/20.3;D4.0NS6B185/20.3;YCS04190-68/20.3;ZD30D16-6N/20.3;D4.0NS6B160/20.1;CY4BK261/20.1;YCY24140-60/20.1;Q28-130E60/20.1;H30-165E60/20.1;D25TCIF1/20.3;D30TCIF1/20.3;D40TCIF1/20.3;D45TCIF1/20.3.隨底盤選裝駕駛室. |
擺臂式垃圾車

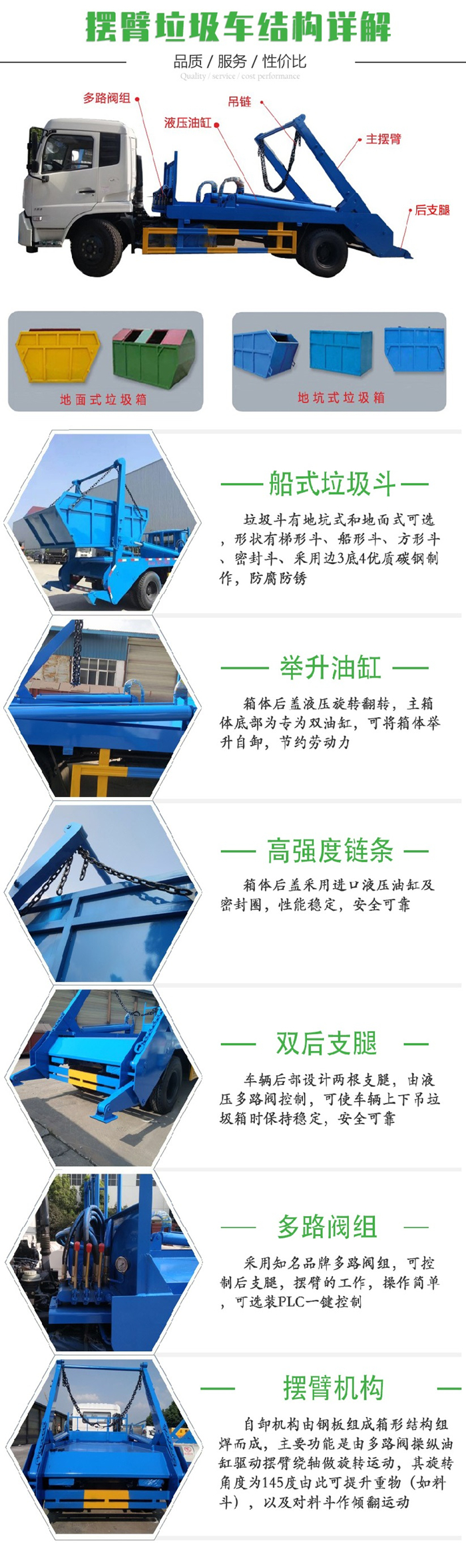

擺臂式垃圾車料斗：
垃圾斗是金屬焊接件，有敞開和密封兩種形式。當散裝貨物裝入料斗后，掛上吊鏈，通過操作擺臂可將料斗吊上車。卸料時操作擺臂將料斗吊起，落地后取下一端的吊鏈可操作料斗卸料。料斗的**傾翻角可達86°。
液壓操作系統：
由油箱、油泵、多路換向閥、液壓缸、平衡閥、液壓鎖、濾油器和管路等組成。 擺臂式垃圾車整個系統由汽車變速箱、取力器提供動力，手動多路換向閥操縱支腿油缸、擺臂油缸作伸縮運動。本系統油泵排量大小可由手動油門在車下作調控，手動換向閥手柄**閥桿行程從而**油缸活塞桿運動速度，系統壓力可由安全溢流閥設定，系統超過設定壓力將由安全溢流閥溢流。
操作系統：
通過該系統實現各項功能的轉換。在操作多路換向閥前應掛上取力器帶動油泵工作。
通過擺臂式垃圾車操縱多路換向閥的手柄可完成支腿的伸縮和裝料、卸料工作。通過操作在多路換向閥旁的油門手柄，可**發動機的轉速，從而調節系統的流量改變機構的工作速度。
1號高度**閥用于前懸架**，它有兩個電磁閥分別**左右兩個空氣彈簧。
2號高度**閥用于后懸架**，也采用兩個電磁閥，為了防止空氣管路中產生不正常的壓力，2號高度**閥中采用了一個溢流閥。
