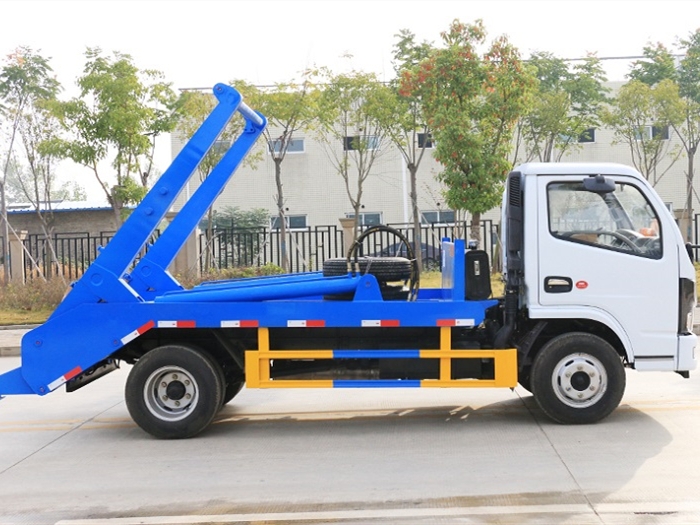

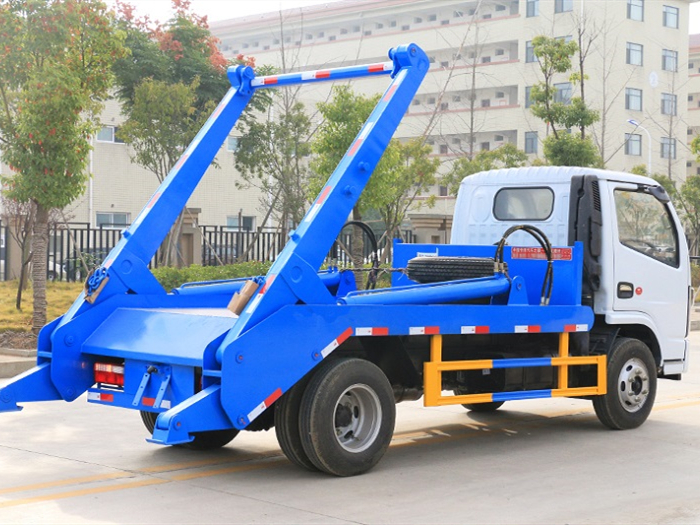

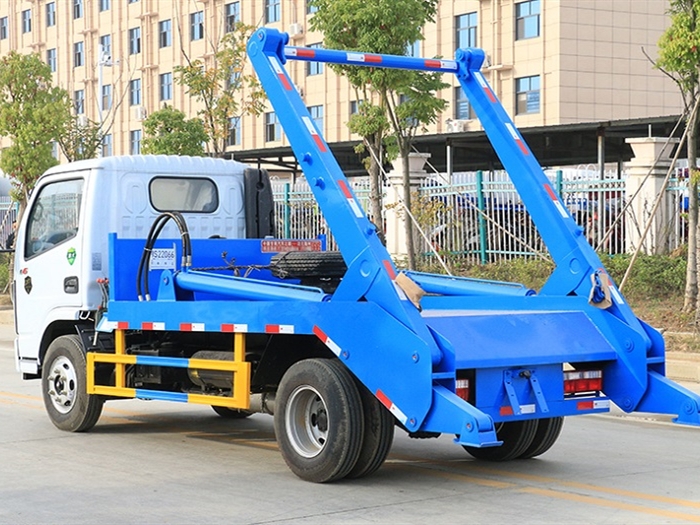

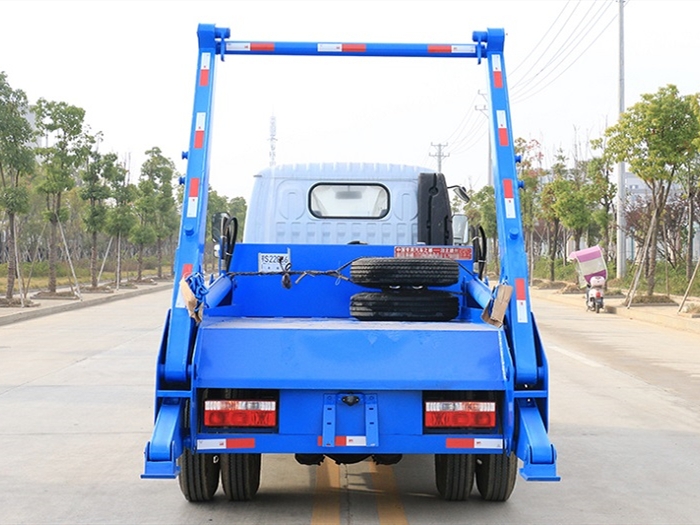

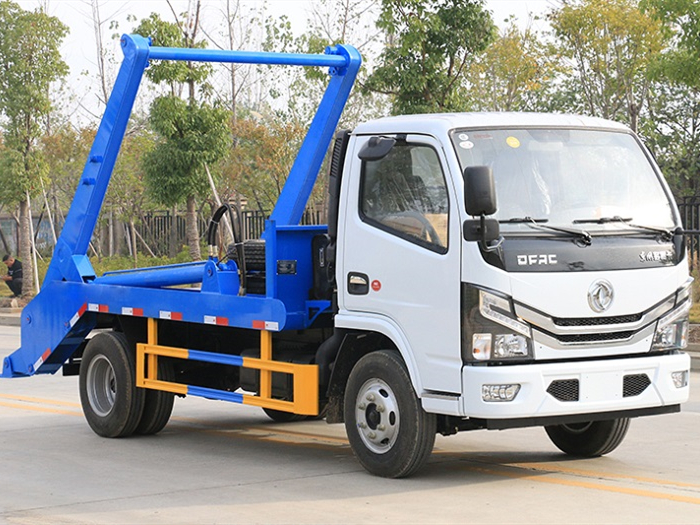

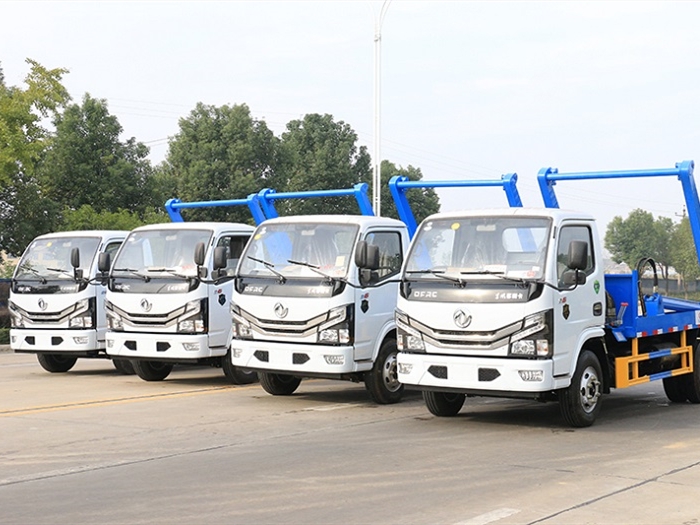

東風小多利卡3~4方擺臂垃圾車國六
| 發動機 | 云內126/錫柴110/全柴115馬力 | 變速箱 | 萬里揚5檔 |
| 軸距 | 3308 | 容積 | 4方 |
| 底盤型號 | EQ1075SJ3CDF | 前橋/后橋 | 1.8噸/3.5噸 |
| 大梁 | 188/192mm | 輪胎型號 | 7.00R16鋼絲 |
東風小多利卡3~4方擺臂垃圾車底盤配置：
東風多利卡D6國六新款1730單排駕駛室，3308mm軸距，搭載國六（國Ⅵ）錫柴110柴油發動機或云內126馬力發動機，萬里揚5檔變速箱，1.5噸前橋3.5噸后橋，7.00R16鋼絲輪胎，188*(5+3)750雙層大梁，電動玻璃、中控鎖、ABS、氣剎。
4方東風多利卡擺臂垃圾車上裝配置：
箱體配置：廂體材質采用邊三底四的Q235優質炭鋼，廂體有效容積為4立方米。
1、廂體材質 垃圾車可采用：碳鋼、不銹鋼、內部采取環氧樹脂防腐處理
2、廂型 垃圾車廂形根據車型不同而變化
3、使用范圍 小型垃圾車廣泛適用與城市街道垃圾處理，均具有自卸功能，液壓操作，傾倒方便。
專用性能說明：擺臂垃圾車的垃圾斗可吊上吊下，擺臂一次工作循環時間60s。該車的特點是垃圾斗與車體分開，能實現一車與多個垃圾斗聯合使用，循環運輸，充分了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)鹊取?/span>
| 擺臂式垃圾車產品主要技術參數 | |||
| 產品名稱： | 擺臂式垃圾車 | 外型尺寸： | 5995×2000×2910(mm) |
| 整車型號： |
|
貨廂尺寸： | ××(mm) |
| 總質量： | 7360(Kg) | 額定質量： | 3280(Kg) |
| 整備質量： | 3950(Kg) | **車速： | 110(km/h) |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | EQ1075SJ3CDF | 燃料種類： | 柴油 |
| 軸數： | 2 | 軸距： | 2700,2950,3308(mm) |
| 輪胎數： | 6 | 軸荷： | 2640/4720 |
| 輪胎規格： | 7.00R16 | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
|
D20TCIF1 YCY24140-60 CA4DB1-11E6 CY4BK461 Q23-115E60 |
昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 **汽車集團有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 |
1999 2360 2207 3707 2300 |
93 103 81 95 85 |
| 專用功能說明： | |||
| 1、該車僅選用3308mm軸距。2、防護材料:Q235B碳鋼,連接方式:左右側面防護均采用焊接連接,后防護由專用裝置替代,離地高度為:400。3、ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司。4、發動機型號與油耗值對應關系為(L/100km):D20TCIF1/16.2,YCY24140-60/16.2,CA4DB1-11E6/16.2,ZD30D16-6N/16.2,CY4BK461/16.2,CY4BK161/16.2,Q23-115E60/16.3,H20-120E60/16.3。5、專用裝置:擺臂機構,主要用于城鎮環衛垃圾的收集與運輸。6、隨底盤選裝駕駛室。 |

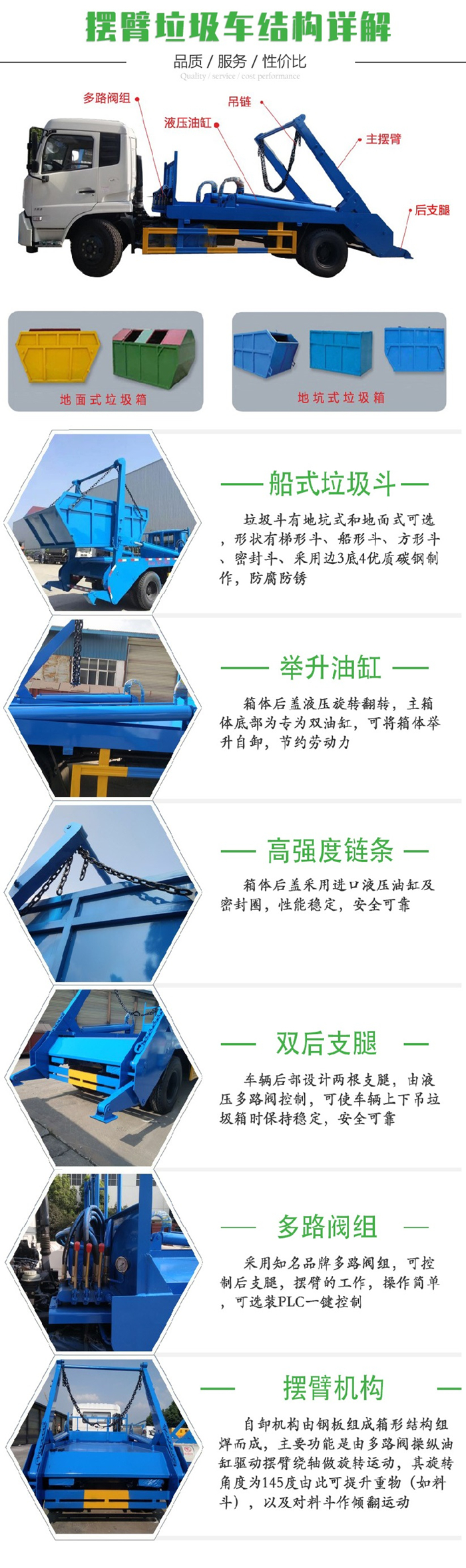

擺臂式垃圾車
擺臂式垃圾車料斗：
垃圾斗是金屬焊接件，有敞開和密封兩種形式。當散裝貨物裝入料斗后，掛上吊鏈，通過操作擺臂可將料斗吊上車。卸料時操作擺臂將料斗吊起，落地后取下一端的吊鏈可操作料斗卸料。料斗的**傾翻角可達86°。
液壓操作系統：
由油箱、油泵、多路換向閥、液壓缸、平衡閥、液壓鎖、濾油器和管路等組成。 擺臂式垃圾車整個系統由汽車變速箱、取力器提供動力，手動多路換向閥操縱支腿油缸、擺臂油缸作伸縮運動。本系統油泵排量大小可由手動油門在車下作調控，手動換向閥手柄**閥桿行程從而**油缸活塞桿運動速度，系統壓力可由安全溢流閥設定，系統超過設定壓力將由安全溢流閥溢流。
操作系統：
通過該系統實現各項功能的轉換。在操作多路換向閥前應掛上取力器帶動油泵工作。
通過擺臂式垃圾車操縱多路換向閥的手柄可完成支腿的伸縮和裝料、卸料工作。通過操作在多路換向閥旁的油門手柄，可**發動機的轉速，從而調節系統的流量改變機構的工作速度。
1號高度**閥用于前懸架**，它有兩個電磁閥分別**左右兩個空氣彈簧。
2號高度**閥用于后懸架**，也采用兩個電磁閥，為了防止空氣管路中產生不正常的壓力，2號高度**閥中采用了一個溢流閥。
