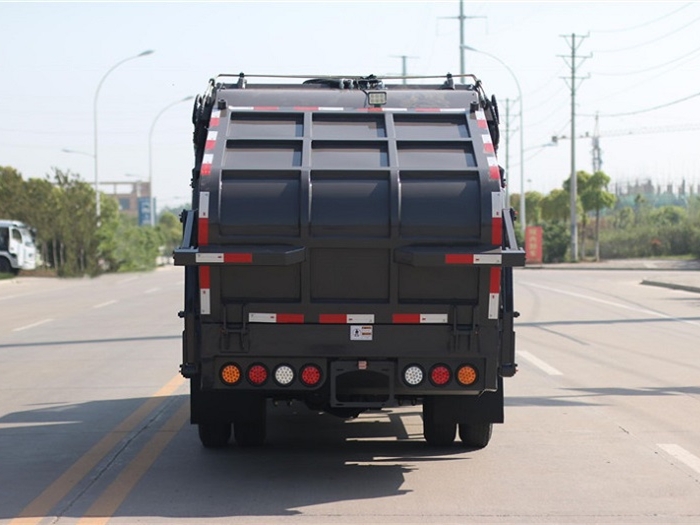

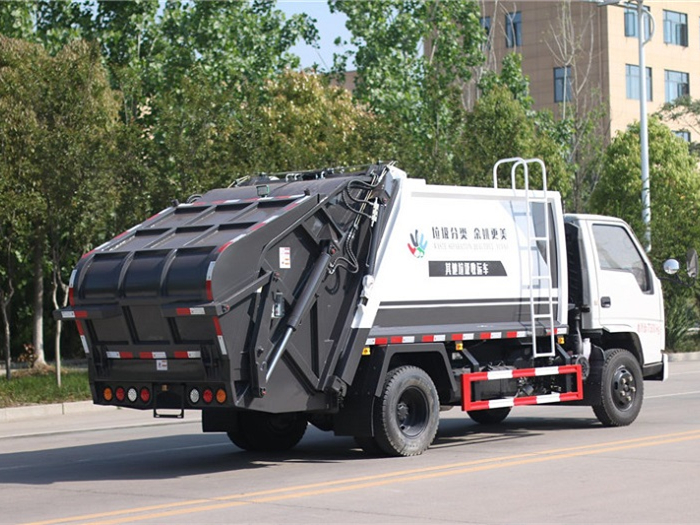

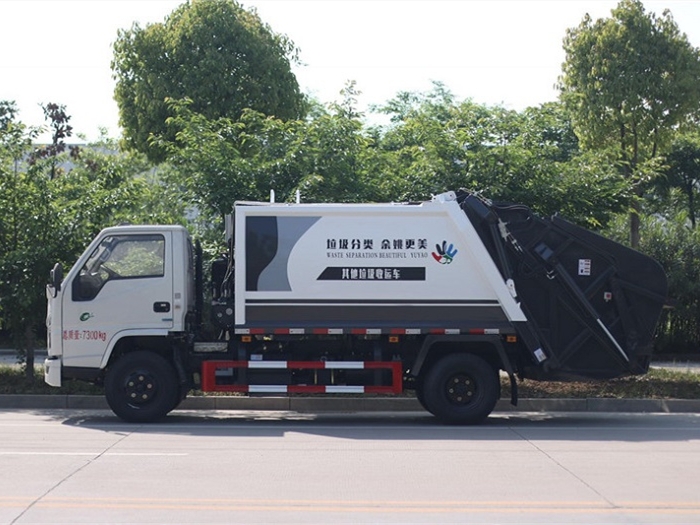

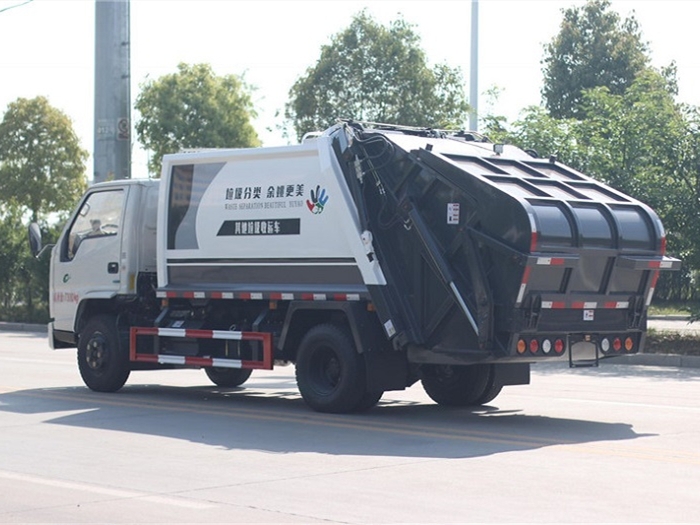

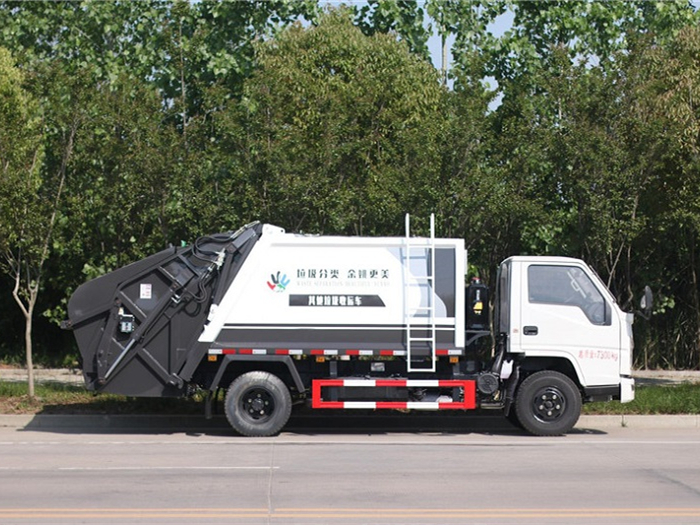

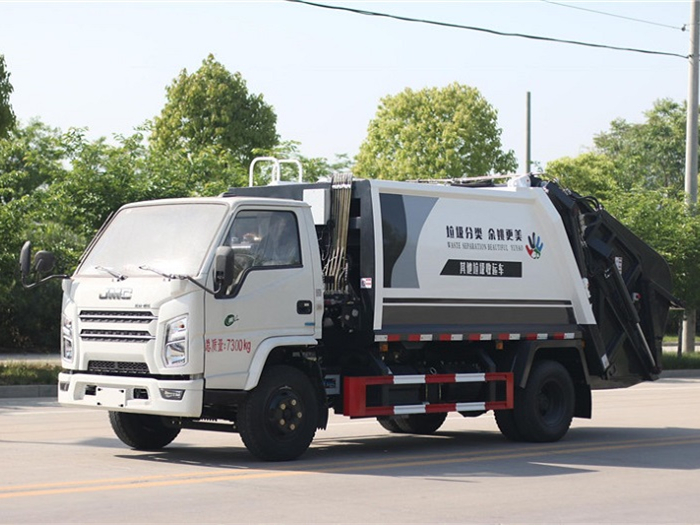

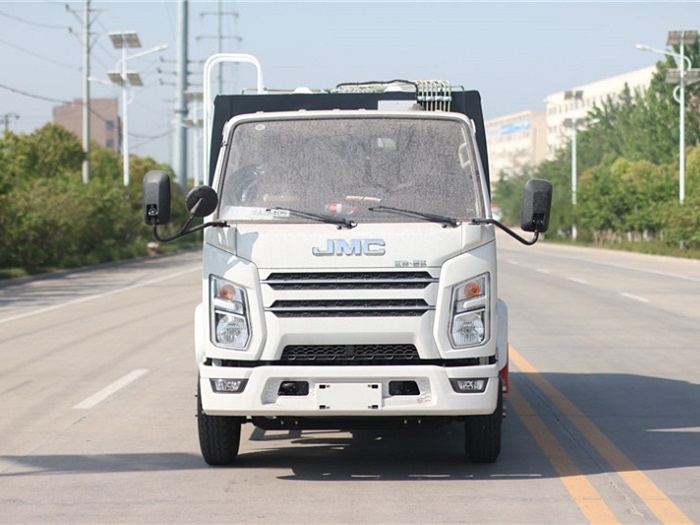

江鈴6方壓縮垃圾車國六
| 發動機 | 江鈴115馬力 | 變速箱 | 江鈴5檔 |
| 軸距 | 3360 | 容積 | 6方 |
| 底盤型號 | JX1071TG26 | 前橋/后橋 | 1.8噸/3.5噸 |
| 大梁 | 188雙層 | 輪胎型號 | 7.00R16鋼絲胎 |
底盤配置：江鈴順達N600窄體單排，3360mm軸距，江鈴115馬力發動機，7.00R16鋼絲胎，空調、方向助力、氣剎、中控鎖、電動車窗。
上裝配置：弧形箱體，優質Q345錳鋼制作，箱體滿焊（自動焊），邊四底四，尾部和側邊雙污水箱，隨州星光油缸，高密度液壓油管，江蘇揚州中梅多路閥，合肥皖液油泵，填充器舉升油缸帶鎖緊裝置，帶PLC電控系統（手動自動兩用）標配掛桶翻轉機構或垃圾翻轉斗，尾部帶照明燈，方便夜間操作使用。
| 壓縮式垃圾車產品主要技術參數 | |||
| 產品名稱： | 壓縮式垃圾車 | 外型尺寸： | 6735×2100×2550(mm) |
| 整車型號： |
|
貨廂尺寸： | ××(mm) |
| 總質量： | 7300(Kg) | 額定質量： | 1620(Kg) |
| 整備質量： | 5550(Kg) | **車速： | 80(km/h) |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | JX1071TG26 | 燃料種類： | 柴油 |
| 軸數： | 2 | 軸距： | 3360(mm) |
| 輪胎數： | 6 | 軸荷： | 2600/4700 |
| 輪胎規格： | 7.00R16LT 14PR | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
| JX4D30D6H | 江鈴汽車股份有限公司 | 2892 | 85 |
| 專用功能說明： | |||
| 1、該車后伸為:300mm。2、側面防護裝置材料:Q235B碳鋼,連接方式:螺栓連接。后部防護由專用裝置代替,**小離地高度為410mm。3、ABS系統型號:VIE ABS-II,ABS系統生產廠家:浙江萬安科技股份有限公司。4、發動機型號/油耗值對應關系為(L/100km):JX4D30D6H/13.9。5、專用裝置:液壓機構和填裝器,主要用于城鎮環衛垃圾的運輸。 |
江鈴6方壓縮垃圾車上裝技術參數
| 箱體有效容積 | 6m3 |
| 箱體外形 | 弧形 |
| 箱體材料 | 邊4mm底4mm |
| 箱體材質 | T420（特種鋼） |
| 壓縮比 | ≥2.5 |
| 填裝器有效容積 | ≥0.8m3 |
| 裝填循環一次時間 | ≤25s |
| 推卸垃圾時間 | ≤45s |
| **方式 | 自動、手動 |
| 液壓系統**壓力 | 18MPa |
| 多路換向閥 | 湖南鴻輝 |
| 液壓油泵 | 合肥長源 |
| 液壓油缸 | 廈門銀華/煙臺未來 |
| 油管 | 天河 |
| 電磁氣閥 | 百靈氣動 |
| **系統 | CAN-BUS總線** |
| 舉升油缸平衡閥 | 意大利進口 |
| 發動機功率** | 全自動** |
| 翻轉機構 |
標配2個240L翻轉機構,選裝多種工作裝置 |
壓縮垃圾車
該車的**系統綜合利用了電控和液控的優點，通過電控系統**液壓閥組，提高了使用可靠性和效率。
發動機功率輸出**即油門**可通過電氣系統實現全自動**，滿足垃圾壓填循環和推擠卸料時對功率的要求，在其它工況下，發動機自動處于怠速狀態，可減少功率損耗和故障發生率，降低耗油，提高使用經濟性。
垃圾箱采用加強梁和鋼板焊接而成牢固的框架結構，側面和頂面為圓弧曲面，外形美觀，重量輕，受力好，不變形；推鏟由矩管骨架和折面板構成，不僅結構輕巧，又能使垃圾均勻分布，卸料干凈徹底；填裝器主要由填裝器殼體、滑板、刮板等構件組成，各構件采用受力良好的梁板或箱型結構，結構牢固，重量輕。
垃圾在壓縮裝填和運輸過程中處于封閉狀態。垃圾箱與填裝器接合面裝有特制的橡膠密封條，采用鎖緊裝置壓縮密封；污水箱上安裝有獨特的排污閥，密封可靠，不易堵塞。填裝器蓋選裝完全遮蓋住填裝器投料口，消除轉運過程車尾氣流擾動造成垃圾塵屑飛揚的現象，外觀更加美觀。
在舉升填裝器的液壓系統中，設置了雙向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填裝器也不會突然落下，提高了使用安全性。
采用CAN總線車載**器**，**電路在**器內生成，采用邏輯回路保證各操作指令按順序執行，同時保證各操作指令之間互鎖，外部只有線路連接，降低了故障發生率，避免了誤操作造成的事故，提高了可靠性；特別設置的緊急制動按鈕可使垃圾壓填機構在任何狀態或任何位置停止，保障作業人員、設備的安全。
采用鎖緊機構，滑板采用尼龍滑塊導向 填裝器與箱體結合部結構合理，并采用鎖緊全密封技術。滑板軌道采用高強度錳鋼材質整體沖壓成型，滑板運動采用尼龍滑塊導向。
各機構的工作均有自動和手動兩種操作方式，如自動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率工作，又為調試、維修和故障處理提供了極大的方便。
作業**盒分別安裝在駕駛室內和車尾，駕駛室內的作業**盒可**推擠卸料和選擇操作模式（如自動或手動），車尾的作業**盒則**壓填機構和翻桶機構的作業，使用操作十分方便。特別是在垃圾填埋場，作業人員無須下車即可完成卸料和污水排放。
電氣、液壓系統的關鍵元器件均采用知名元件，如**器、多路換向閥組、按鈕、油缸密封件等，提高了垃圾車的使用可靠性。
1、電、液聯合**
2、發動機功率輸出自動**
3、框架結構
4、密封處理消除二次污染
5、液壓舉升安全回路
6、**的電控系統
7、填裝器與箱體結合
8、自動、手動操作系統
9、方便的操作**
10、高質量的元件
