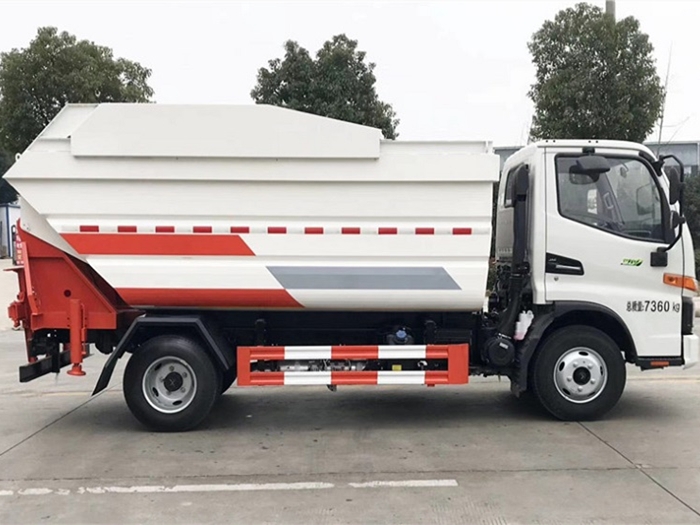

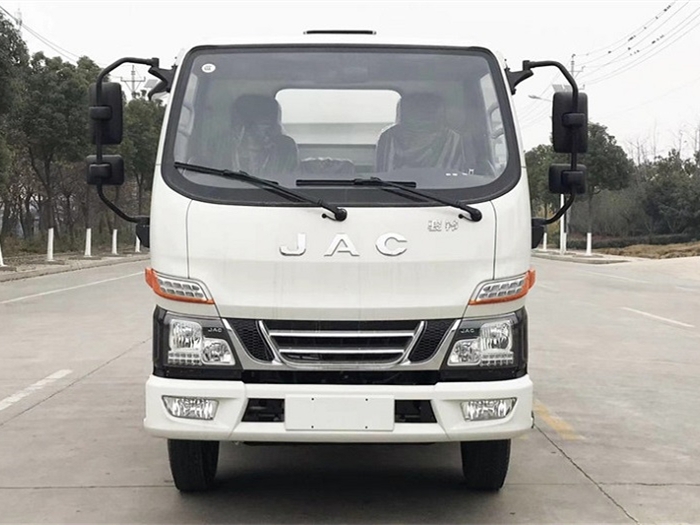

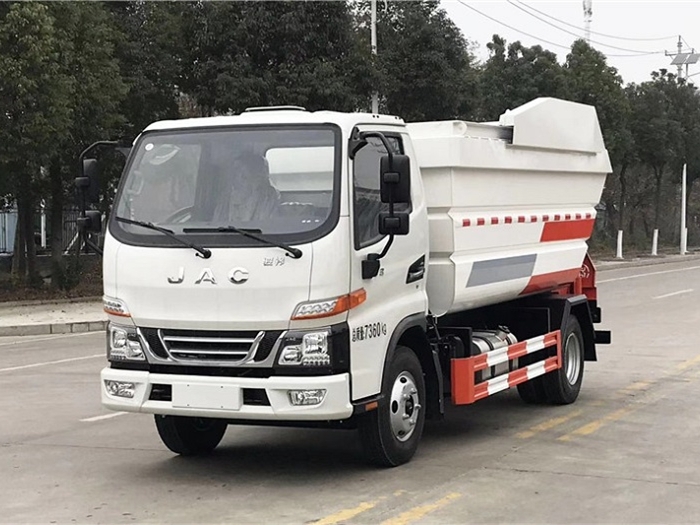

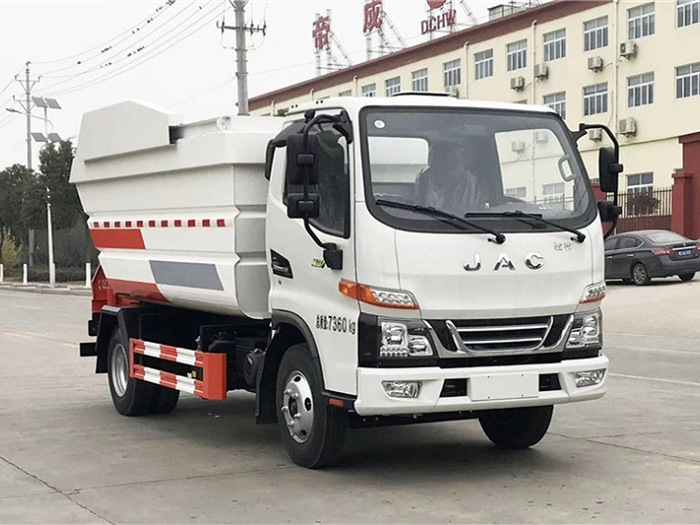

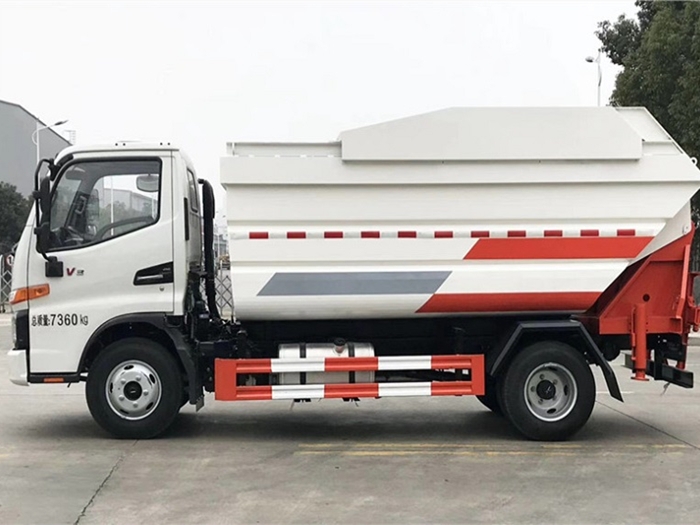

國六江淮7方無泄漏壓縮垃圾車
| 發動機 | 云內150馬力 | 變速箱 | 星銳6檔 |
| 軸距 | 3365 | 容積 | 7方 |
| 底盤型號 | HFC1071P33K1C7ZS | 前橋/后橋 | 6噸后橋 |
| 大梁 | 188/192mm | 輪胎型號 | 7.00R16鋼絲胎 |
國六江淮駿鈴6方后裝壓縮式垃圾車底盤配置：
駿鈴單排1700車身，搭載云內150馬力發動機，星銳6檔變速箱，6噸后橋，3365mm軸距，7.00R16鋼絲胎，斷氣剎帶ABS，原廠空調，電控玻璃，中控遙控鑰匙，多功能方向盤，LED日間行車燈，自動調整臂，其他江淮底盤標配。
國六江淮駿鈴6方后裝壓縮式垃圾車上裝配置：
采用Q345高強度錳鋼鋼板制作， 新款平面弧形廂體，有效壓縮容積6立方，可裝15立方散裝垃圾，PLC一鍵操作**，手電一體操作模式，兩側雙電控，帶駕駛室內操作，底板支撐加強，雙向蠕動壓縮，開放式易清潔污水箱。壓縮式垃圾車采用機電液一體化技術，借助機、電、液聯合自動**系統、電腦**、手動操作系統，通過填裝器和推鏟等專用裝置，實現垃圾倒入、壓碎或扁、強力裝填，把垃圾擠入車廂并壓實和推卸，污水全部進入污水收集箱，解決了垃圾運輸過程中的二次污染的問題。
| 自裝卸式垃圾車產品主要技術參數 | |||
| 產品名稱： | 自裝卸式垃圾車 | 外型尺寸： | 5920×1960×2530(mm) |
| 整車型號： |
|
貨廂尺寸： | ××(mm) |
| 總質量： | 7360(Kg) | 額定質量： | 2580(Kg) |
| 整備質量： | 4650(Kg) | **車速： | 100(km/h) |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | HFC1071P33K1C7ZS | 燃料種類： | 柴油 |
| 軸數： | 2 | 軸距： | 3365(mm) |
| 輪胎數： | 6 | 軸荷： | 2640/4720 |
| 輪胎規格： | 7.00R16LT 14PR | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
| D25TCIF1 | 昆明云內動力股份有限公司 | 2499 | 110 |
| 專用功能說明： | |||
| 1.專用裝置:掛桶機構和箱體,主要用于垃圾的收集和轉運,選裝后部掛桶機構;2.側,后防護材料均為Q235,連接方式為焊接加螺栓連接,后部防護斷面尺寸:120×60,離地高度420mm;3.ABS系統型號/廠家為VIE ABS-Ⅱ/浙江萬安科技股份有限公司;4.發動機D25TCIF1油耗值為15.6(L/100km). |
自裝卸垃圾車,側裝式垃圾車，后裝式垃圾車，
無泄漏壓縮式垃圾車又稱垃圾轉運車，自裝卸式垃圾車，是收集、中轉清理運輸垃圾，避免二次污染新型環衛車輛，主要特點是垃圾收集方式簡便，高效，環保性好，整車利用效率高，廣泛適用于環衛，市政，物業小區，垃圾多而集中的居民區，城市街道垃圾處理，均具有密封自卸功能，液壓操作，傾卸垃圾方便。
一、結實耐腐 船型箱體結構實現**無泄漏
垃圾箱整體采用高強耐磨鋼板焊接而成，大弧形側板，外觀美觀，受力好，不易變形。整車結構件采用激光下料，提高箱體強度耐用性。所有金屬件均采用酸洗和**的電泳涂漆工藝以及其他防腐措施，箱體堅固耐用、密閉性好。車廂采用整套工裝，夾具進行焊接和加工，保證了生產產品的加工精度，**的品質和良好的互換性。船型結構，規避了傳統老式箱體+后面的密封結構，從根本上解決轉運過程中的二次污染問題。
二、刮板進料+壓縮 壓縮效率高
采用后裝刮板壓縮技術，對生活垃圾大幅度壓縮減容。箱體頂部裝有刮板，在壓縮過程中，推板在推板油缸的作用下向后進行壓縮垃圾。由于刮板設計與箱體底板有**小間隙，保證垃圾進料干凈，壓縮實在，從而加大垃圾裝載量。
三、主要性能及特點
1、密封環保性：采用獨特的高位傾翻的全封閉垃圾箱結構，杜絕了垃圾和污水沿途灑漏的現象，避免了運輸過程中的二次污染。
2、高效性：采用結構簡單，性能可靠的后翻轉上料機構，上料機構單次上料循環時間短，運行效率高，在狹窄街道和小區作業更加方便，翻桶架和投料口的優化設計避免了上料時的垃圾灑漏。
3、壓縮裝置：采用滑板及刮板壓縮裝置，通過滑板及刮板對垃圾進行壓縮，極大的提高垃圾裝載量，降低運營成本。
4、中轉運輸：采用高位傾翻卸料方式，卸料便捷，可與大中型后裝式壓縮垃圾車、移動壓縮站對接，減少垃圾車收集垃圾的時間，提高垃圾車的作業效率。
5、裝載量多：垃圾箱容積大，裝載量多，能滿足大部分客戶要求。
6、安全性：車輛尾部安裝有液壓支撐裝置，避免了車輛在高位傾翻卸料時車輛翹頭傾翻等不安全事故發生。
7、液壓系統：機構動作采用電控多路閥**，操作簡單，工作可靠。
8、電控系統：電控系統采用CAN總線**,采用專用**器、硅膠面板及可靠性的電氣元件，上料機構和壓填裝置具有自動循環功能，上料機構與卸料機構及壓縮機構采用互鎖保護邏輯**，并可選裝遙控**，整車操作更方便快捷，性能更穩定。9、垃圾箱及副車架等主要零部件采用合金高強鋼制作，自重輕，強度高。
10、液壓系統采用**液壓元件，操縱輕便，工作可靠。

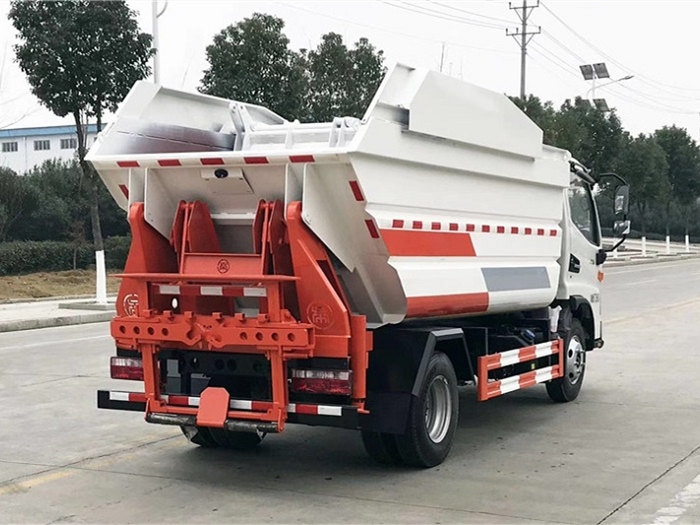

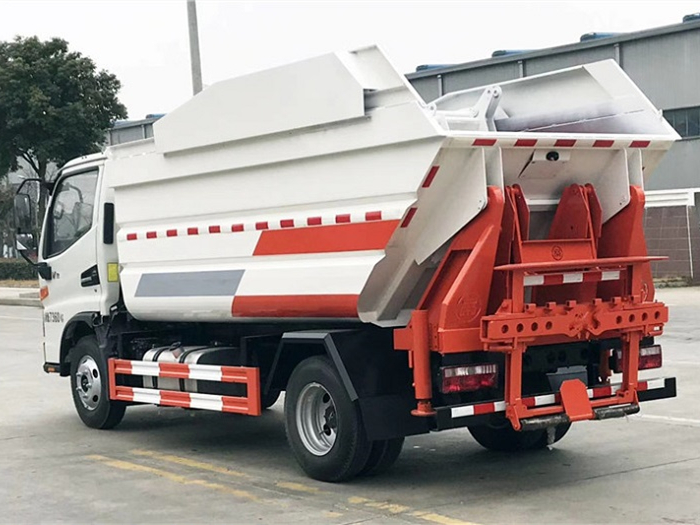

四、尾部上料操作流程
1. 將垃圾桶置于車輛后方上料提升機處（垃圾桶**提升機固定垃圾桶位置）
2.提升機液壓舉升垃圾桶，倒入箱體，垃圾桶落下，刮板開始運行壓縮垃圾
3.放下車身后部液壓支腿
4.舉升箱體，進行卸料（可與大型壓縮垃圾車，移動壓縮垃圾站無縫對接）
五、與大中型垃圾壓縮車對接或者大中型整體站對接
伸出支腿，傾翻垃圾箱，打開滑板及刮板，傾倒垃圾。
